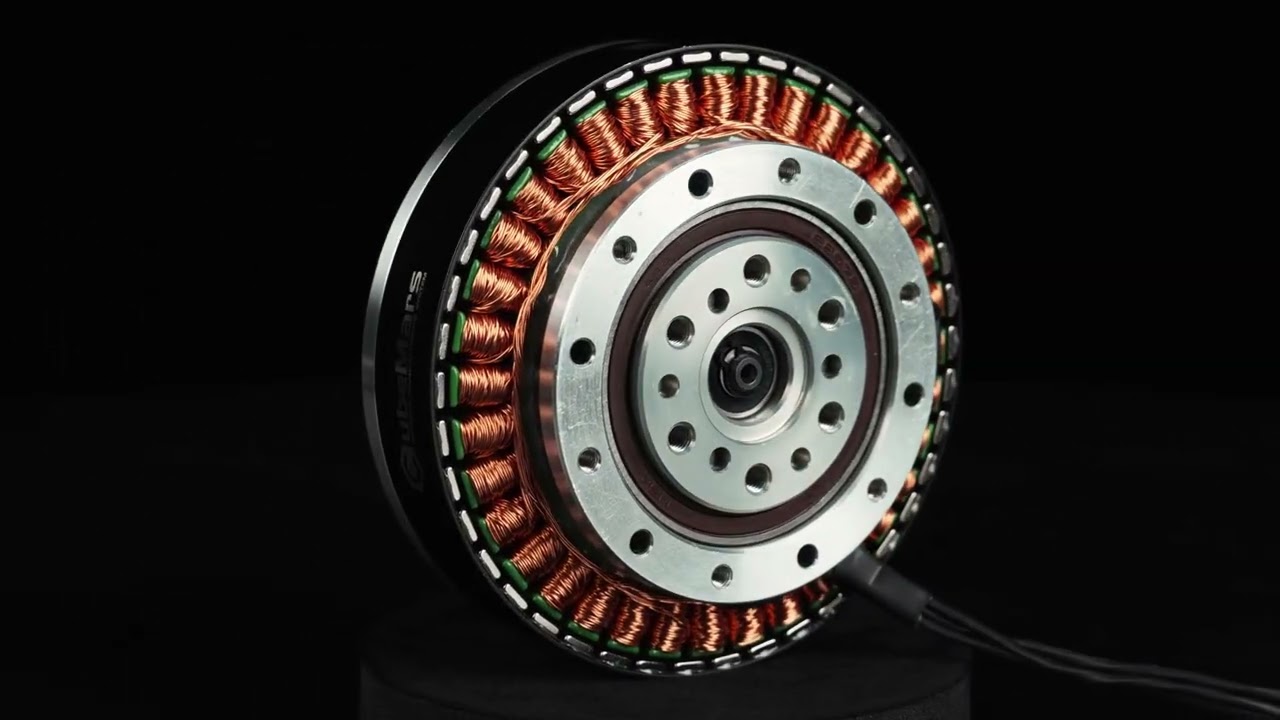

Моторы серии AKE квазипрямого привода (QDD) от CubeMars идут к тому же результату иным путём: вместо того чтобы прятать крупную понижающую ступень в высоком корпусе, они соединяют высокомоментный BLDC с компактным низкопрофильным встроенным редуктором 8:1, сохраняя короткий сустав и большую часть той прозрачности, которой известны конструкции QDD.

Что показывает видео

Официальное видео серии раскрывает ценность AKE: высокий крутящий момент в компактном низкопрофильном корпусе, встроенный редуктор, снижающий сложность системы, и характеристики управления движением, подходящие для роботизированных манипуляторов, четырёхногих платформ и гуманоидных систем.

Оригинальное видео

Источник: Официальный YouTube-канал CubeMars
Видео: Моторы квазипрямого привода серии AKE | компактная мощность для суставов роботов

Обзор серии

На ToBMS подробно описаны две модели AKE:

Детали продукта

ПараметрЗначение
ПроизводительCubeMars
СерияAKE, квазипрямой привод
AKE80-8 KV30, номинальный момент12 Nm (пиково 30 Nm)
AKE80-8 KV30, напряжение / масса48 V / 570 g
AKE60-8 KV80, номинальный момент5 Nm (пиково 12.5 Nm)
AKE60-8 KV80, напряжение / масса24 V / 260 g
Передаточное число8:1 (встроенный)
ПрименениеРоботизированные манипуляторы, четырёхногие роботы, суставы гуманоидов

Характеристики взяты из официальных данных о продукте CubeMars.

Инженерный контекст

Приводы типа QDD обменивают часть пикового момента на обратимость, широкую полосу пропускания и механическую простоту. Имея всего одну ступень 8:1, серия AKE сохраняет низкую отражённую инерцию — это ценно для задач, чувствительных к усилию, для шагающих роботов и для любого сустава, который должен безопасно взаимодействовать с людьми или с непредсказуемым рельефом.

Изучить на ToBMS

Заключение

Для инженеров, которым нужно поведение, близкое к прямому приводу, но без потери момента, серия AKE — прагматичный компромиссный путь. Официальное видео и страницы характеристик на ToBMS дают полную основу для первичного выбора.
