CubeMars AKE50-8 KV110: актуатор QDD на 190 g для суставов роботов

В середине октября 2026 года CubeMars добавила четвёртого члена в семейство актуаторов квазипрямого привода AKE, а ролик о запуске длится шестнадцать секунд: один модуль на чёрном фоне, четыре подписи, без озвучки. В центре — AKE50-8 KV110, актуатор массой 190 g с габаритом Ø61.2 × 22.5 mm, номинальным моментом 2.5 Nm и пиковым 7.5 Nm, с планетарной ступенью 8:1, встроенной в корпус, который лишь немного глубже содержащегося в нём пакета статора.

Шестнадцать секунд — скудный материал для технического разбора, поэтому статья опирается на второй источник помимо ролика: таблицу характеристик, которую CubeMars публикует для этой модели. Там, где ролик и опубликованная таблица расходятся, правильной считается таблица; а там, где ролик молчит — а это большинство интересных цифр, — здесь приводятся только опубликованные значения.

Что показывает видео

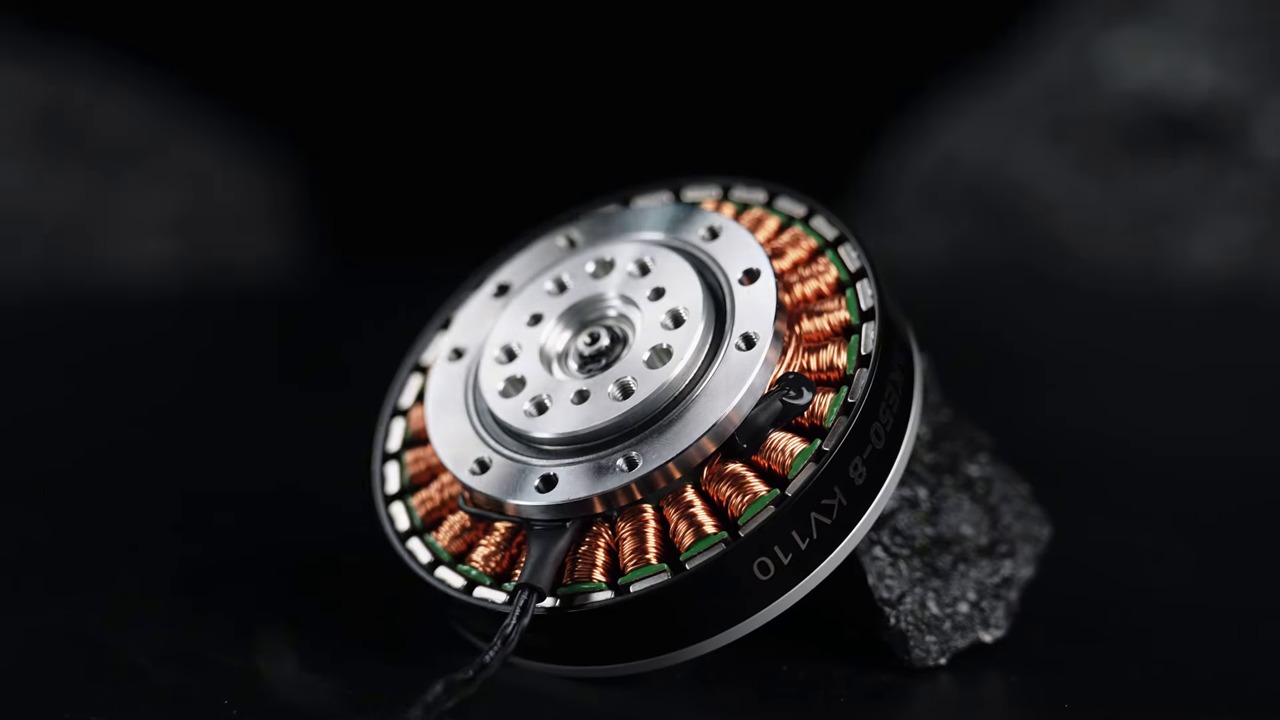

Фон чёрный, свет из одного источника и жёсткий, модуль поворачивается через четыре положения. В лобовой проекции подпись сообщает передаточное отношение 8:1, пиковый момент 7.5 Nm, номинальный момент 2.5 Nm и частоту вращения без нагрузки 320 rpm — все четыре значения точно совпадают с опубликованной таблицей. Боковой вид переключается на размерные данные: 61.2 mm по корпусу, 22.5 mm от плоскости до плоскости, 190 g на весах. Макросъёмка около отметки семи секунд задерживается на медной обмотке и пакете пластин, а финальные кадры отъезжают, и на стенке корпуса читается маркировка AKE50-8 KV110.

Чего в ролике нет — так это съёмки применения. Нет ни ноги экзоскелета, ни руки, ни тензодатчика, ни теплового прогона. Поэтому все утверждения о применении этой модели взяты со страницы продукта производителя, а не из ролика, и их не следует читать как доказательства одного рода: видео — это съёмка формы и маркировки, страница продукта — это данные.

Оригинальное видео

Источник: официальный канал CubeMars на YouTube
Видео: Meet the New CubeMars AKE50-8 KV110 | Compact QDD Actuator for Robotics

AKE50-8 KV110 кратко

Три числа определяют большую часть решения по актуатору сустава: какая у него глубина, какой момент он держит непрерывно и какой момент возвращается через выход, когда на него действует что-то извне. У AKE50-8 KV110 это 22.5 mm, 2.5 Nm и 0.09 Nm.

Корпус и габарит

190 g в Ø61.2 × 22.5 mm, 24 паза и 14 пар полюсов. Рабочая температура окружающей среды — от -20 до 50 ℃, класс изоляции F, электрическая прочность 500 V, опубликованный шум — 65 dB на расстоянии 65 см. Именно осевой размер решает, может ли модуль находиться внутри конечности, а не быть привинченным снаружи. Базовая динамическая грузоподъёмность публикуется на уровне 1100 N, статическая — 840 N: эту пару конструктор сверяет с консольной нагрузкой, которую должен нести выходной фланец, поскольку компактный сустав обычно ограничивает не момент двигателя, а несущая способность подшипника.

Привод и люфт

Планетарная ступень 8:1 расположена внутри ротора, люфт удерживается на уровне 9 arcmin, инерция ротора публикуется как 153.81 g·cm². Низкое отношение — это то, что позволяет сделать редуктор достаточно малым для габарита 22.5 mm, и одновременно то, что тесно связывает выход с двигателем: механическая предпосылка для приведённого ниже значения момента обратного привода.

Электрический контур

24 V номинального напряжения, 65 W максимальной длительной мощности, 3 A номинального тока и 9 A пикового. Номинальная частота вращения — 240 rpm при 2.5 Nm, частота вращения без нагрузки — 320 rpm; постоянная момента 0.104 Nm/A, постоянная скорости 110 RPM/V, постоянная двигателя 0.097 Nm/√W, сопротивление фазы 792 mΩ, индуктивность фазы 560 µH.

Три точки в опубликованной кривой лежат выше номинального момента, а не ниже: 2 Nm при 248 rpm и 2.97 A, 2.5 Nm при 233 rpm и 3.49 A, 3 Nm при 220 rpm и 4.08 A. Это отсчёты по кривой, а не длительные значения. Режим 2.5 Nm укладывается в тепловые пределы, и ничто в ролике о запуске этот предел не проверяет.

Что эти числа значат для сустава

39.5 Nm/kg — это пиковое значение

Пиковый момент, делённый на массу модуля, даёт 39.5 Nm/kg — цифру, которую CubeMars выносит в собственный блок ключевых показателей. Она измерена для голого модуля: без кронштейнов, без кабельного хозяйства, без внешней конструкции. В таком виде это честное сравнение между модулями одного класса; в качестве номинального значения она завышает втрое, потому что номинальный момент AKE50-8 KV110 равен 2.5 Nm.

0.09 Nm момента обратного привода и что это даёт

Момент обратного привода — это сопротивление, которое ощущается, когда выход двигает что-то другое. При 0.09 Nm AKE50-8 KV110 почти прозрачен: внешняя нагрузка может толкать выход, и двигатель это чувствует. Именно это свойство нужно актуатору экзоскелета, потому что контур управления должен распознавать движение носителя и уступать ему, а не бороться с ним. Сервосустав с высоким отношением устроен наоборот: зубчатая ступень по своей конструкции держит положение против внешнего движения — преимущество на оси позиционирования и недостаток в суставе, который должен оставаться податливым. Отношение 8:1, люфт 9 arcmin и значение 0.09 Nm — это три утверждения об одном и том же компромиссе.

Где место компактному актуатору QDD

Суставы экзоскелетов и носимых устройств

У коленного или голеностопного сустава поддержки проблема компоновки возникает раньше проблемы момента: модуль прилегает к конечности, находится под ортезом или под одеждой, и каждый миллиметр осевой глубины отодвигает механизм от тела. 22.5 mm и 190 g — это числа, которые делают такую компоновку возможной, а 0.09 Nm момента обратного привода — то, что не даёт устройству ощущаться тормозом, когда носитель движется за счёт собственной силы. Пиковые 7.5 Nm и динамическая грузоподъёмность 1100 N относят этот модуль к классу поддержки и сопровождения; более крупный AKE90-8 с пиковым моментом 170 Nm и массой 1400 g из того же семейства — модель для суставов, которым нужно нести тело.

Лёгкие роботизированные руки и суставы человекоподобных роботов

В небольшой коллаборативной руке люфт 9 arcmin и номинальная частота вращения 240 rpm подходят для осей запястья и локтя, где полезная нагрузка измеряется единицами килограммов, а ось должна допускать обратное прокручивание для ручного обучения. То же рассуждение переносится на суставы верхней части человекоподобного робота, где бюджет компоновки задаёт оболочка, а не двигатель. Для оси плеча или бедра бюджет момента на порядок другой, и AKE50-8 KV110 находится на неподходящем конце семейства для такой работы.

Характеристики продукта

Все значения приведены по странице продукта CubeMars для AKE50-8 KV110. Плотность момента — это пиковый момент, делённый на массу модуля. Номинальный момент укладывается в тепловые пределы; пиковый момент — кратковременное значение, а не механический предел.

Внутри серии AKE

В ToBMS описаны три модели AKE, все на 24 V и все построены по одной планетарной схеме с низким отношением. Различаются они тем, где заканчивается бюджет момента.

Характеристики опубликованы CubeMars для каждой модели. AKE40-6 и AKE50-8 выпущены одновременно и имеют общее питание 24 V и низкопрофильную компоновку; только у AKE50-8 KV110 из этих трёх осевая глубина составляет 22.5 mm.

AKE40-6 на 50 g легче и на 2 mm мельче AKE50-8 KV110 и за это уступает 2 Nm пикового момента. AKE60-8 удваивает пиковый момент до 12.5 Nm и добавляет 70 g, но вырастает до 25 mm глубины. Поэтому 50-8 занимает в семействе именно то место: тот же класс глубины, что у 40-6, и две трети полезной нагрузки 60-8.

На ToBMS

AKE50-8 KV110 отнесён к разделу Актуаторы квазипрямого привода вместе с остальной линейкой CubeMars. О логике низкого отношения рассказывает Актуаторы квазипрямого привода: что даёт отношение 8:1 — сколько момента стоит способность к обратному приводу; о том же семействе со стороны тяжёлого конца — Актуаторы для экзоскелетов: три модуля CubeMars QDD от 260 г до 1.4 кг — охватывает диапазон по массе. Предыдущий ролик о запуске разобран в материале Актуаторы квазипрямого привода CubeMars AKE для компактных шарниров роботов. Модели можно отфильтровать в разделе Подбор или сопоставить напрямую в разделе Сравнение продуктов.

О CubeMars

CubeMars разрабатывает и производит бесколлекторные двигатели и силовые модули для робототехники; линейки охватывают бескорпусные моментные двигатели, интегрированные роботизированные актуаторы, двигатели для подвесов и подводные движители. Линейка AKE квазипрямого привода — это низкопрофильное направление для экзоскелетов и лёгких суставов, и AKE50-8 KV110 — её новейший представитель на компактном конце.

Частые вопросы

Каков пиковый момент AKE50-8 KV110?

7.5 Nm пикового момента против 2.5 Nm номинального при питании 24 V, с пиковым током 9 A и номинальным 3 A. Пиковое значение рассчитано на короткое время — для ускорения и парирования возмущений, а не как длительный режим.

Почему в AKE50-8 KV110 используется только отношение 8:1?

Потому что отношение задаёт, какую долю внешнего мира двигатель способен чувствовать. Планетарная ступень 8:1 удерживает люфт на 9 arcmin и момент обратного привода на 0.09 Nm, так что внешняя нагрузка может двигать выход и измеряться на двигателе: механическая основа податливого управления. Более высокое отношение дало бы момент и лишило бы этой прозрачности.

Какое питание и какой тепловой режим нужны AKE50-8 KV110?

24 V номинального напряжения при 65 W максимальной длительной мощности. Номинальная температура окружающей среды — от -20 до 50 ℃, изоляция класса F, шум публикуется на уровне 65 dB при измерении в 65 см от корпуса. Номинальный момент удерживается только внутри этих тепловых пределов.

Является ли AKE50-8 KV110 готовым суставом с драйвером и энкодером?

В сравнительной таблице производителя модели AKE указаны без встроенной платы драйвера, поэтому модуль представляет собой узел «двигатель плюс редуктор», рассчитанный на внешнюю электронику управления. Это часть того, как достигается глубина 22.5 mm: контроллер остаётся вне габарита сустава.

Заключение

Шестнадцатисекундный ролик о запуске не может доказать конструкцию сустава, и этот не пытается: он показывает модуль массой 190 g, вращающийся в студийном свете, с четырьмя числами на экране, и каждое число на экране совпадает с опубликованной таблицей. Таблица добавляет то, что решает, пригоден ли AKE50-8 KV110 для конкретного сустава: 2.5 Nm номинального и 7.5 Nm пикового момента в габарите 22.5 mm, люфт 9 arcmin и 0.09 Nm момента обратного привода, благодаря которому выход остаётся читаемым снаружи. Для коленного или голеностопного сустава поддержки, оси запястья в небольшой коллаборативной руке или сустава верхней части человекоподобного робота, где бюджет компоновки задаёт оболочка, эти четыре цифры стоит проверить первыми.
