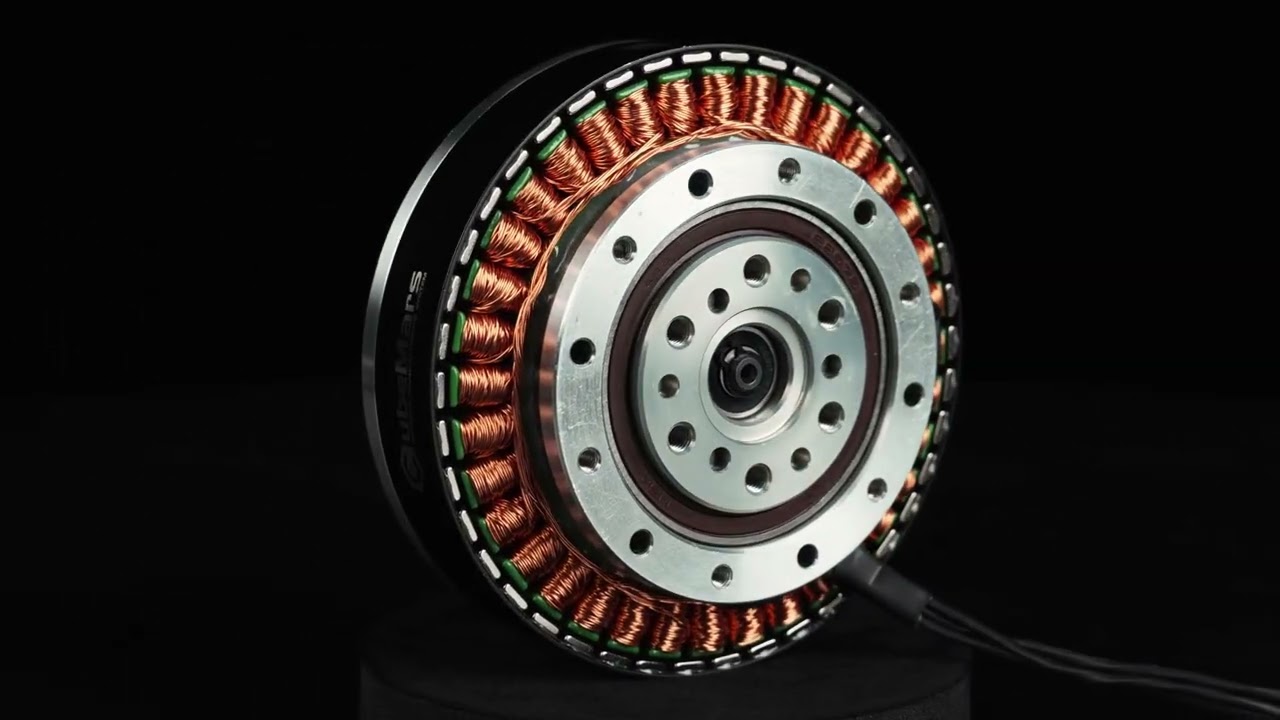

CubeMars’のAKEシリーズ準ダイレクトドライブ（QDD）モーターは、関節駆動において異なるアプローチを取ります。背の高いハウジングに大きな減速段を収めるのではなく、高トルクのBLDCと薄型でコンパクトな一体型8:1減速機を組み合わせ、QDD設計が得意とする高い透過性を保ちながら関節の軸方向寸法を抑えています。

動画の内容

公式のシリーズ動画では、AKEの価値提案が順に紹介されます。コンパクトで薄型のパッケージにおける高いトルク出力、システムの複雑さを低減する一体型減速機、そしてロボットアーム、四足歩行ロボット、ヒューマノイドプラットフォームに適したモーション制御性能です。

元の動画

出典: CubeMars公式YouTubeチャンネル
動画: AKEシリーズ準ダイレクトドライブモーター | ロボット関節向けのコンパクトな動力

シリーズ概要

ToBMSでは、AKEの二つのモデルを詳しく掲載しています。

製品詳細

仕様詳細
メーカーCubeMars
シリーズAKE準ダイレクトドライブ
AKE80-8 KV30 定格トルク12 Nm（ピーク30 Nm）
AKE80-8 KV30 電圧 / 質量48 V / 570 g
AKE60-8 KV80 定格トルク5 Nm（ピーク12.5 Nm）
AKE60-8 KV80 電圧 / 質量24 V / 260 g
減速比8:1（一体型）
用途（Applications）ロボットアーム、四足歩行ロボット、ヒューマノイドの関節

仕様はCubeMarsの公式製品データに基づきます。

技術的な位置づけ

QDD方式のアクチュエータは、ピークトルクの一部と引き換えにバックドライブ性、帯域、機械的な簡素さを得る設計です。AKEシリーズは8:1の単一段で反射慣性を低く抑えており、力覚を伴う作業、脚式の移動、そして人や不確かな地形と安全に接する必要のある関節に有用です。

ToBMSで見る

まとめ

ダイレクトドライブに近い挙動を求めながらトルクを妥協したくない技術者にとって、AKEシリーズは現実的な中間の選択肢となります。公式動画とToBMSの仕様ページを併せることで、一次選定に必要な材料が揃います。
