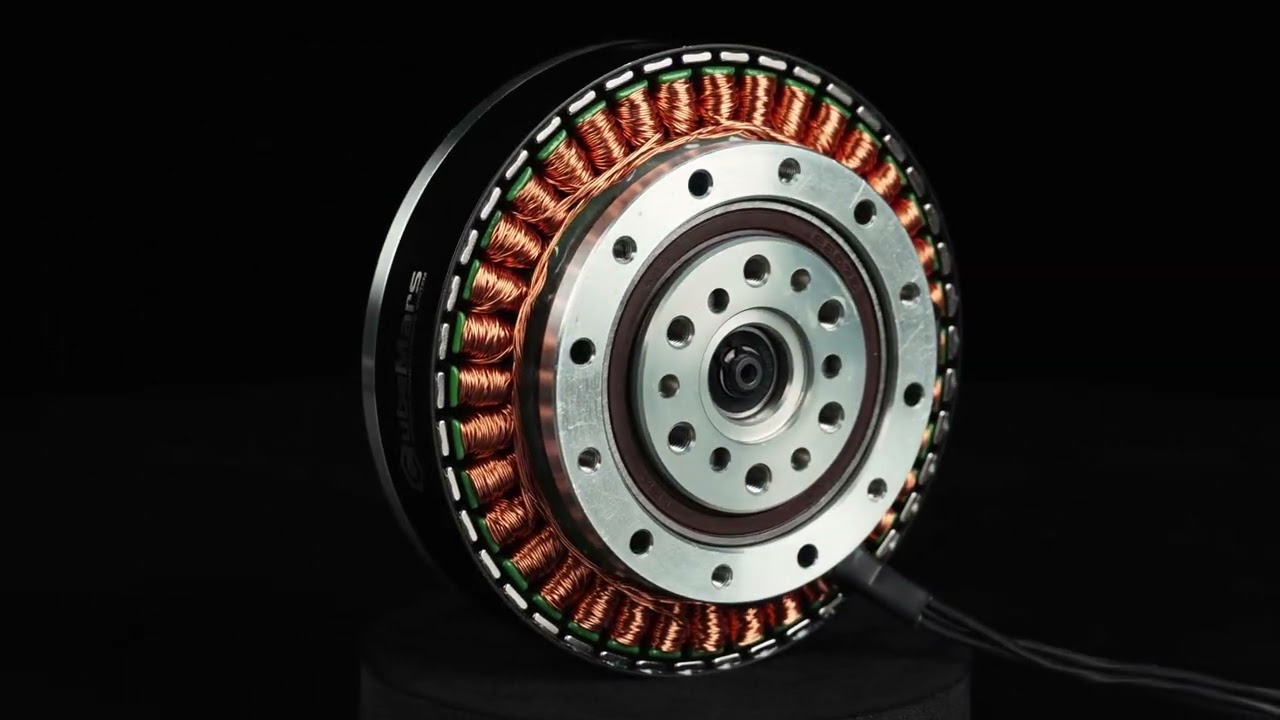

I motori quasi direct drive (QDD) della serie AKE di CubeMars seguono una via diversa all'attuazione articolare: invece di nascondere un grande stadio di riduzione in un involucro alto, abbinano un BLDC ad alta coppia a un riduttore integrato 8:1 compatto e a basso profilo, mantenendo il giunto corto e conservando gran parte della trasparenza tipica dei progetti QDD.
Che cosa mostra il video
Il video ufficiale della serie illustra la proposta di valore della serie AKE: elevata coppia in un pacchetto compatto e a basso profilo, un riduttore integrato che riduce la complessità del sistema e prestazioni di controllo del movimento adatte a bracci robotici, quadrupedi e piattaforme umanoidi.
Video originale
Fonte: Canale YouTube ufficiale di CubeMars
Video: Motori quasi direct drive serie AKE | Potenza compatta per i giunti robotici
Panoramica della serie
Su ToBMS sono documentati due modelli della serie AKE:
Dettagli del prodotto
| Specifica | Dettagli |
|---|---|
| Produttore | CubeMars |
| Serie | AKE Quasi Direct Drive |
| Coppia nominale AKE80-8 KV30 | 12 Nm (picco 30 Nm) |
| Tensione / peso AKE80-8 KV30 | 48 V / 570 g |
| Coppia nominale AKE60-8 KV80 | 5 Nm (picco 12.5 Nm) |
| Tensione / peso AKE60-8 KV80 | 24 V / 260 g |
| Rapporto di riduzione | 8:1 (integrato) |
| Applicazioni | Bracci robotici, quadrupedi, giunti di robot umanoidi |
Specifiche tratte dai dati di prodotto ufficiali CubeMars.
Contesto ingegneristico
Gli attuatori in stile QDD sacrificano parte della coppia di picco in cambio di backdrivability, larghezza di banda e semplicità meccanica. Con uno stadio da soli 8:1, la serie AKE mantiene bassa l'inerzia riflessa - un valore prezioso per le attività sensibili alla forza, per la locomozione con zampe e per qualsiasi giunto che debba interagire in sicurezza con persone o terreni incerti.
Esplora su ToBMS
- Esplora CubeMars AKE80-8 KV30 →
- Esplora CubeMars AKE60-8 KV80 →
- Esplora i motori BLDC per moduli articolari →
- Esplora i motori BLDC per robot quadrupedi →
- Consulta il profilo del produttore CubeMars su ToBMS →
Conclusione
Per gli ingegneri che desiderano un comportamento quasi direct drive senza rinunciare alla coppia, la serie AKE rappresenta una via intermedia pragmatica. Il video ufficiale insieme alle pagine di specifiche su ToBMS costituisce una base completa per una prima selezione.
