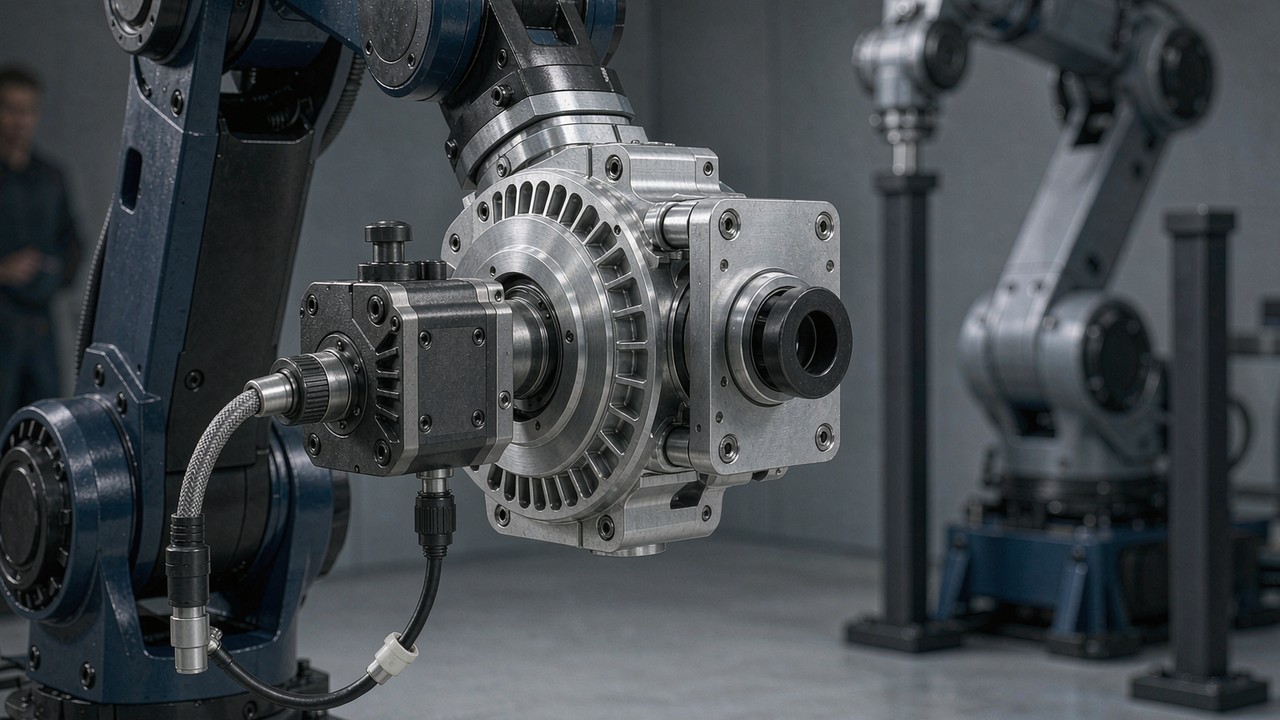

로봇용 액추에이터: 로봇 관절에 맞는 일체형 액추에이터 선택 방법

로봇이 무엇을 할 수 있는지를 관절만큼 크게 좌우하는 부품은 드뭅니다. 관절은 출력부에서 사용할 수 있는 토크를 결정하고, 팔다리가 얼마나 빠르게 움직이는지, 팔 끝에 얼마나 많은 질량을 매달 수 있는지, 그리고 무언가가 반대로 밀어올 때 기계가 어떻게 반응하는지를 정합니다. 휴머노이드 다리, 협동 로봇 팔, 외골격, 사족 보행 로봇, 바퀴형 플랫폼을 구축하는 팀에게 선택은 대개 하나의 제품 등급으로 좁혀집니다. 브러시리스 DC 모터, 유성 감속기, 피드백 전자 장치, 드라이버가 하나의 밀폐 유닛으로 제공되는 일체형 로봇용 액추에이터입니다.

이 가이드는 이러한 모듈이 어떻게 구성되는지, 어떤 사양이 실제로 설계 결정을 바꾸는지, 그리고 현재 ToBMS의 로봇 액추에이터 카테고리에 등록된 모델들 중 5종이 어떻게 비교되는지를 다룹니다. 아래의 모든 수치는 ToBMS 제품 데이터 또는 제조사가 공개한 사양에서 가져온 것이며, 추정된 값은 없습니다.

빠른 답

로봇용 액추에이터는 BLDC 모터, 감속기, 엔코더, 모터 제어 전자 장치를 하나의 하우징에 결합한 통합 구동 모듈입니다. 출력은 드러난 모터 축이 아니라 토크 제어되는 회전 관절이 됩니다. 선정은 대개 네 가지 질문으로 좁혀집니다. 관절이 최악 조건에서 전달해야 하는 토크, 연속으로 유지할 수 있는 토크, 애플리케이션이 요구하는 역구동성 또는 강성의 정도, 그리고 상위 관절이 감당할 수 있는 질량입니다.

일체형 로봇용 액추에이터의 내부 구조

통합 모듈의 가치는 모터 단독에 있지 않습니다. 네 개의 하위 시스템이 이미 서로 맞춰지고 교정되어 함께 밀폐되었다는 점에 있으며, 통합 작업이 기계 설계에서 소프트웨어로 옮겨간다는 점에 있습니다.

브러시리스 모터와 회전자 설계

이 카테고리의 모델은 14-21 극쌍의 영구자석 BLDC 모터를 사용하며, 최고 속도보다 토크 밀도에 맞춰 설계되었습니다. 극수가 많을수록 일반적으로 암페어당 토크가 커지고 저속 동작이 부드러워지지만, 동일 속도에서 전기적 주파수가 높아지는 대가가 따릅니다. KV(속도 정수)는 가장 자주 비교되는 수치이지만, 이는 모터의 속도 대 토크 관계만을 설명하며 감속기, 엔코더, 관절에서 얻을 수 있는 토크에 대해서는 아무것도 말해 주지 않습니다.

감속단

유성 감속기는 모터 토크를 배가하고 출력 속도를 나눕니다. 아래 라인업의 감속비는 6:1에서 64:1까지이며, 이 단일 수치가 관절의 특성을 다른 어떤 사양보다 크게 좌우합니다. 다단 유성 기어열은 백래시도 유발하며, 이는 고감속비 모듈에서 그 자체로 설계 제약이 되므로 별도로 다룹니다.

피드백: 엔코더와 측정 대상

이러한 모듈은 자기 엔코더를 사용하며, 출력 축에만 또는 모터 축과 출력 축 모두에 적용됩니다. 출력 엔코더가 하나만 있으면 컨트롤러는 관절의 위치를 알 수 있고, 이중 구성이면 모터 측에도 원활한 정류에 필요한 위치 정보를 제공합니다. 이 차이는 저속에서 드러나며, 바로 그 지점이 많은 로봇 관절이 작동하는 영역입니다.

드라이버, 제어 모드 및 인터페이스

FOC(자속 기준 제어) 전자 장치가 하우징에 내장되어 있습니다. 등록된 모델은 모델에 따라 UART 또는 CAN을 통해 서보 방식의 위치·속도 제어와 MIT 방식의 임피던스 제어를 제공합니다. 따라서 통합은 모듈을 장착하고 한계를 정의하며 제어 루프를 튜닝하고 관절을 토크 축 또는 위치 축으로 다루는 작업이 됩니다.

실제로 선택을 좌우하는 사양

데이터시트는 촘촘하지만, 주어진 로봇에서 모든 항목이 같은 비중을 갖는 것은 아닙니다. 다음은 결과를 가장 자주 바꾸는 항목들입니다.

토크: 최대, 정격, 그리고 실제 의미

최대 토크는 제조사가 정의된 운전 조건에서 제시하는 최대 출력 토크를 나타냅니다. 일반적으로 기계적 강도가 아니라 동손과 자석 온도에 의해 정해지는 단기 한계입니다. 과도 하중, 가속 피크, 충격 이벤트를 확인하는 데 유용하지만, 감속기나 출력 베어링의 기계적 파괴 한계는 아닙니다. 관절이 충격을 견뎌야 한다면 제조사에 별도로 확인해야 합니다.

정격 토크는 연속 수치입니다. 규정된 주변 온도와 장착 조건에서 모듈이 열적 한계 내에서 유지할 수 있는 토크입니다. 최대 토크만을 기준으로 관절 크기를 정하면 일반적인 사용 중에 발열이 심한 모듈을 선택하게 되는 가장 흔한 원인이 됩니다. 사용 주기, 장착 면, 공기 흐름 모두 실제 연속 한계가 어디에 놓이는지를 바꾸므로, 공개된 수치는 보장이 아니라 출발점입니다.

감속비, 역구동성, 백래시

감속비가 낮을수록 일반적으로 역구동성과 토크 투명성이 좋아집니다. 회전자와 하중 사이에 놓이는 기어 마찰과 환산 관성이 적기 때문입니다. 감속비가 높을수록 일반적으로 동일 모터에서 출력 토크가 커지고 유효 역구동성은 낮아집니다. 어느 쪽도 절대적인 규칙은 아닙니다. 관절의 실제 거동은 감속기 설계, 마찰, 백래시, 전달 효율, 모터 토크 상수, 제어 전략, 그리고 하중 자체에 따라 달라집니다. 낮은 감속비의 모터가 강성 높은 컨트롤러로 큰 관성을 구동하면 여전히 뻣뻣하게 느껴질 수 있고, 높은 감속비의 모터도 정교한 토크 제어를 통해 감속비가 시사하는 것보다 훨씬 유연하게 느껴질 수 있습니다.

백래시는 별도로 확인해야 할 항목입니다. 백래시는 회전 방향이 반전될 때 출력 측에서 발생하는 잃음 운동, 즉 출력이 다시 움직이기 시작하기 전까지 모터가 회전하는 양을 뜻합니다. 다단 유성 감속기에서는 단마다 누적되며, 위치 명령의 반복 정밀도에 직접적인 영향을 미칩니다. 자세를 유지하는 휴머노이드 다리, 삽입 작업을 수행하는 협동 로봇 팔, 환자의 팔다리를 움직이는 재활 기기에서 백래시는 수 퍼센트의 추가 토크보다 모듈 채택 여부를 가르는 스펙이 되는 경우가 많습니다. 실무상 확인할 점은 두 가지입니다. 수치는 arcmin 또는 도 단위로 제시되므로 비교 전에 단위를 통일해야 하고(1° = 60 arcmin), 그 값이 출력 축 기준인지, 무부하와 부하 중 어떤 상태에서 측정한 값인지, 길들이기 전인지 후인지도 확인해야 합니다.

공급 전압, 전류 및 열적 한계

이 범주의 모듈은 대부분 24 V 또는 48 V를 받아들이며, 전압별로 속도와 전류 수치를 따로 공표합니다. 따라서 동일한 액추에이터라도 로봇의 배터리 구성에 따라 거동이 크게 달라질 수 있습니다. 정격 전류와 피크 전류, 그리고 정격 출력 값은 드라이버와 전력 분배부가 공급해야 할 용량을 알려 줍니다. 앞서 살펴본 두 가지 토크 한계도 결국은 전류와 발열로 귀결되며, 실제 듀티를 지배하는 제약이 열적 특성인 이유가 여기에 있습니다.

출력 속도

정격 속도와 무부하 속도는 감속 후 관절 출력 측 기준으로 제시됩니다. 24 V에서 23 rpm으로 정격된 64:1 모듈은 위치 결정용 관절이며, 이동용 관절이 아닙니다. 요구 사항이 각속도로 주어졌다면 모델을 비교하기 전에 출력 rpm으로 환산해야 합니다. 후보군의 절반을 걸러내는 가장 빠른 방법입니다.

질량, 관성 및 토크 대 중량비

로봇에서 질량은 두 번 중요합니다. 상위의 모든 관절이 그 질량을 떠받쳐야 하고, 관절 스스로 가속해야 하는 관성이 더해지기 때문입니다. 말단 관절에서 190 g과 1.4 kg의 차이는 구동계 전체의 용량 선정을 바꿔 놓습니다.

토크 대 중량비는 토크 기준이 명시될 때에만 의미가 있습니다. 하나의 모듈에서도 피크 기준 Nm/kg과 정격 기준 Nm/kg은 세 배까지 벌어질 수 있으며, 피크 토크를 기준으로 제시된 수치는 연속 능력을 거의 설명해 주지 못합니다. 같은 기준끼리 비교해야만 그 수치가 쓸모가 있습니다.

엔코더, 인터페이스 및 제어 모드

엔코더 구성은 관절을 토크, 위치, 속도로 제어할 수 있는지와 자세를 얼마나 정밀하게 유지할 수 있는지를 결정하고, 인터페이스는 제어기가 그 모듈과 통신할 수 있는지를 결정합니다. 기계 설계가 확정되기 전에 서보 모드와 MIT 모드 지원 여부, 갱신율, 케이블 커넥터 사양을 시스템 나머지 구성과 대조해 확인해야 합니다.

로봇 액추에이터 다섯 종 비교

이 표는 현재 로봇 액추에이터 카테고리에 올라 있는 통합 관절 모듈 중 5종을 가벼운 것부터 무거운 것 순으로 정리한 것입니다. 토크 값은 제조사가 공표한 수치입니다. 백래시는 이 모델들에 대해 확보된 값이 라인업 전체에서 단위가 일관되지 않아 기재하지 않았습니다.

제조사가 공표한 정격 토크와 피크 토크입니다. 외형은 제조사 데이터시트에 기재된 외경과 길이를 나타냅니다.

피크 토크는 이 구성에서 4.1 Nm부터 222 Nm까지 대략 쉰 배의 폭을 보이므로, 이 모듈들은 서로 바꿔 쓸 수 있는 부품이 아닙니다. 반면 질량의 격차는 일곱 배 안팎에 불과합니다. 바로 그 차이에 흥미로운 설계 과제가 놓여 있습니다.

양 끝단을 같은 기준으로 놓고 보면, 190 g의 AK40-10은 연속 6.8 Nm/kg, 피크 21.6 Nm/kg을 제공하고 1396 g의 AKH70-48은 정격 53 Nm/kg, 피크 159 Nm/kg에 이릅니다. 연속 기준 밀도로는 대략 여덟 배 차이입니다. 그러나 밀도가 전부는 아닙니다. AK80-64는 850 g에서 피크 141 Nm/kg을 내는데, 이는 AKH70-48의 159 Nm/kg에 가까운 수준이면서 546 g이나 더 가볍습니다. 중공축 모듈의 추가 토크가 그 질량을 감수할 만한지는 관절에 케이블 관통이 필요한지, 그리고 그 관절이 기구학적 체인의 어디에 놓이는지에 전적으로 달려 있습니다.

이 범위를 실제 기기에 대응시키면 대체로 다음과 같습니다. 다만 경계에 걸친 사례는 레버 암, 듀티 사이클, 그리고 해당 용례가 요구하는 강성에 크게 좌우됩니다:

경량 관절: AK40-10 V3.0 및 AK60-6 V3.0

이 라인업의 소형 측은 손목, 전완, 경량 매니퓰레이터 관절을 담당합니다. 이 영역에서는 말단에서 줄인 질량이 상위 관절 전체를 통해 되돌아옵니다.

AK40-10 V3.0 KV170: 190 g급, 라인업의 가벼운 끝

AK40-10 V3.0 KV170은 이 구성에서 가장 가벼운 모듈입니다. 질량 190 g, 감속단 10:1, 24 V에서 피크 4.1 Nm, 정격 1.3 Nm의 토크를 내며 정격 출력 속도는 370 rpm, 외형은 Ø53 × 40.2 mm입니다. ToBMS 제품 개요는 이 모듈을 정밀한 로봇 팔과 소형 관절 모듈을 겨냥한 초경량 모듈로 설명하며, 2026년 출시 예정인 신규 제품으로 표시하고 있습니다. 정격 출력은 정격 전류 2.7 A, 피크 전류 7.3 A에서 50 W로, 드라이버와 케이블에 요구되는 수준이 높지 않습니다. 하네스 자체가 작은 관절을 비집고 지나가야 할 때 도움이 되는 특성입니다.

AK60-6 V3.0 KV80: 낮은 감속비, 빠른 출력

AK60-6 V3.0 KV80은 한 단계 위인 380 g에 감속비 6:1, 피크 9 Nm / 정격 3 Nm의 토크를 갖춘 모델입니다. 24 V에서 정격 233 rpm, 무부하 320 rpm이며 48 V에서는 490 rpm과 640 rpm으로 높아지고, 정격 출력은 74 W입니다. ToBMS 개요에는 일체형 브러시리스 모터, 유성 감속기, 엔코더, 구동 시스템이 기재되어 있고 서보 제어 모드와 MIT 제어 모드를 모두 지원한다고 나와 있습니다. 감속비가 이번 비교 대상 중 가장 낮기 때문에 두 경량 모듈 가운데서는 대체로 역구동성이 더 높은 쪽입니다. 다만 앞서 언급했듯, 그 투명성이 실제로 어느 정도까지 전달되는지는 기어박스 마찰, 제어 모드, 부하에 따라 달라집니다.

14비트 피드백의 중간급: AK70-10 KV100

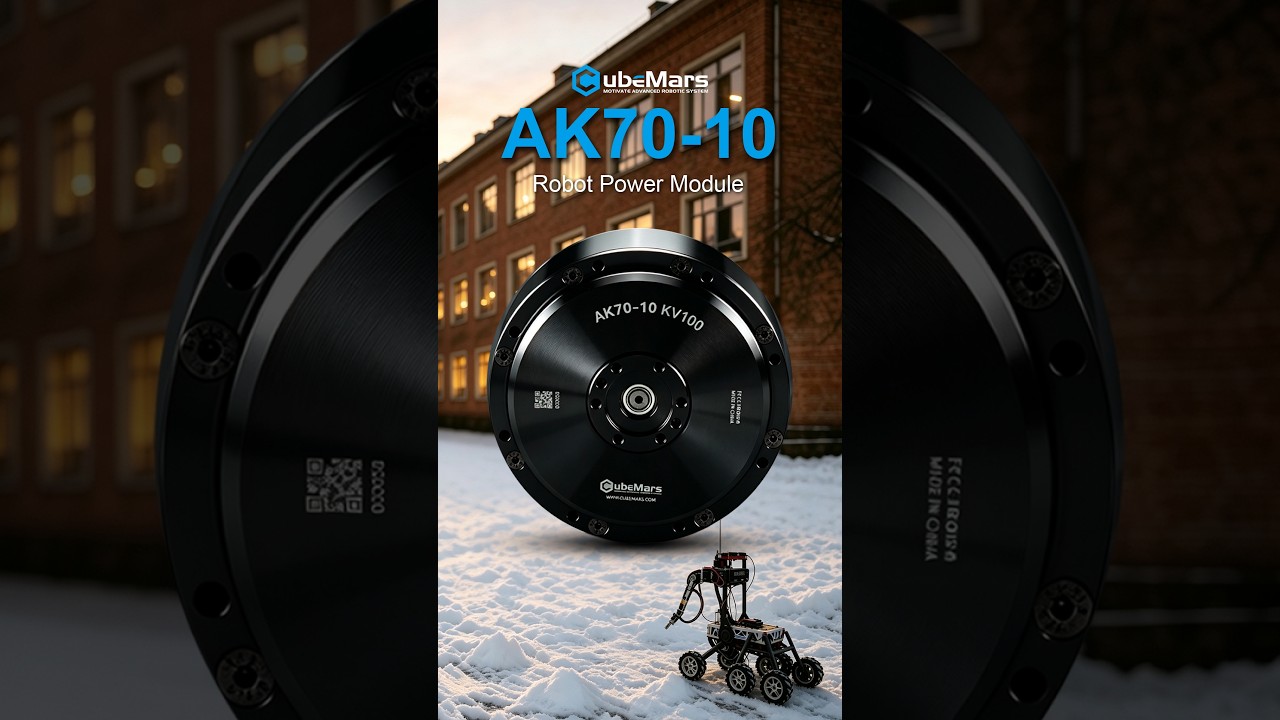

621 g에 정격 8.3 Nm, 피크 24.8 Nm의 토크를 갖춘 AK70-10 KV100은 라인업의 중간에 자리하며 외골격과 사족 보행 작업에 가장 자주 언급되는 모듈입니다. 정격 출력은 정격 7.2 A / 피크 23.2 A에서 230 W이고, 출력 속도는 24 V에서 148 rpm, 48 V에서 310 rpm이며 Ø89 × 50.25 mm 본체에 21 극쌍이 적용되어 있습니다.

단일 엔코더 구성이 의미하는 것

CubeMars는 AK70-10 KV100에 엔코더를 하나만 적용했습니다. 10:1 유성 감속단의 모터 측에 배치된 14비트 자기 엔코더이며, 인터페이스는 UART와 CAN입니다. 이 엔코더는 회전자 위치를 읽으므로 제어기는 10:1 감속비를 통해 관절 각도를 역산하고, 해당 단의 0.2° 백래시를 그대로 감수합니다. AK70-10에는 없는 출력 축 엔코더가 있다면 관절 각도를 직접 보고할 수 있습니다. 천천히 움직이며 위치를 정밀하게 유지해야 하는 관절이라면 그 구성을 채택할 가치가 있습니다.

고감속비 관절: AK80-64 KV80

이 그룹에서 AK80-64 KV80은 정반대의 접근을 취합니다. 64:1 감속기가 98 mm, 850 g의 본체를 연속 48 Nm, 피크 120 Nm로 정격된 모듈로 바꾸어 놓으며, 회전 속도는 24 V에서 23 rpm, 48 V에서 48 rpm이고 정격 출력은 정격 7 A / 피크 19 A에서 220 W입니다.

64:1이 관절 거동을 바꾸는 이유

감속비가 높아지면 일반적으로 같은 모터에서 출력 토크가 커지고 실질적인 역구동성은 낮아지는데, 64:1에서는 그 효과가 뚜렷합니다. 부하 측에서 일어나는 일이 회전자에 거의 전달되지 않으며, 이는 큰 연속 전류를 끌어오지 않고도 중력을 몇 시간씩 버텨야 하는 힙이나 무릎 축에 요구되는 바로 그 특성입니다. 설정 과정에서 관절이 손에 밀려 움직이는 일이 거의 없다는 뜻이기도 하고, 감속비 자체가 단순한 토크 배수가 아니라 반사 컴플라이언스 한계의 원천이 된다는 뜻이기도 합니다. 감속비는 여러 입력 중 하나일 뿐이며, 기어박스 설계와 마찰, 백래시, 제어 전략이 모두 실제 운전에서 관절이 느끼는 강성에 기여합니다.

중공축 액추에이터: AKH70-48 V1.0 KV41

중공축 모듈은 로봇의 자유도가 몇 개를 넘어서는 순간 나타나는 기계적 문제, 즉 케이블 배선 문제를 해결합니다. AKH70-48 V1.0 KV41은 48 V에서 48:1 유성 감속단을 거쳐 정격 74 Nm, 피크 222 Nm의 토크를 내며, 정격 출력 속도는 28 rpm(무부하 35 rpm), 전류는 정격 6 A, 피크 18 A입니다. ToBMS 데이터에는 FOC 구동과 K_e 2.4 V/krpm이 기재되어 있습니다. 1396 g인 이 모듈은 다리, 힙, 중량 링크 영역에 속합니다.

케이블 배선과 하네스 수명

관절 축을 관통하는 큰 보어가 있으면 배선과 공압 라인을 관절 바깥으로 돌려 빼지 않고 곧바로 통과시킬 수 있습니다. 이는 패키징 문제와 신뢰성 문제를 동시에 해결합니다. 관절이 움직일 때마다 굽혀지는 하네스는 언제 일어나도 이상하지 않은 피로 파괴의 씨앗이고, 비틀림이 없는 축 관통 경로로 빼 주면 그 움직임의 대부분을 없앨 수 있습니다. 대가는 질량이며, 통상적으로는 더 긴 외형입니다. 둘 다 상위 관절이 치러야 할 비용입니다.

로봇 액추에이터가 쓰이는 곳

ToBMS에서 이 모듈들은 비교적 일관된 적용 분야에 걸쳐 등장하며, 어떤 스펙이 지배적인지는 그 적용 분야가 결정합니다.

보행형 기기와 모바일 플랫폼

휴머노이드 로봇, 4족 보행 로봇, AGV는 관절에 동적 하중을 걸어 줍니다. 이 영역에서는 충격 내성, 피크 토크, 토크 대 중량비가 지배적이며, 중력에 맞서는 연속 듀티 때문에 열적 거동이 가장 큰 제약이 됩니다.

매니퓰레이터와 인간 상호작용 기기

협동로봇 팔, 외골격, 관절 모듈, 재활 로봇은 매끄러움이 성패를 가릅니다. 백래시와 엔코더 품질, 저속 제어가 몇 Nm의 추가 토크보다 중요합니다.

선정 체크리스트

로봇 액추에이터는 한 번 정해지면 수년간 설계에 남는 경우가 많으므로, 특정 모델이 자재 명세서에 오르기 전에 아래 확인을 거칠 가치가 있습니다.

듀티와 토크

1. 레버 암과 동적 효과를 포함해 관절의 최악 조건 토크를 계산한 다음, 여유를 두고 피크 토크와 대조합니다. 아울러 출력단이 견딜 수 있는 충격 수준을 제조사에 확인합니다.
2. 일반 듀티 사이클에서의 연속 토크를 산출해, 사용 환경 온도와 장착 조건에서의 정격 토크와 대조합니다. 이는 기계적 한계가 아니라 열적 한계이기 때문입니다.
3. 모델을 비교하기 전에 속도 요구 사항을 출력 rpm으로 표현합니다. 후보를 빠르게 걸러낼 수 있습니다.

기계 및 통합

1. 관절에 역구동성이 필요한지 판단합니다. 필요하다면 저감속비 모듈로 후보를 좁히고, 감속비만 보지 말고 기어박스 마찰 특성과 제어 모드로 거동을 확인합니다.
2. 해당 축의 백래시 허용량을 정합니다. 위치 정밀도가 중요하거나 사람과 맞닿는 관절이라면 특히 필요하며, 비교 전에 제조사의 수치를 데이터시트에서 확인합니다.
3. 말단 질량을 모두 더하고, 사용 중인 토크 대 중량비의 기준(정격인지 피크인지)을 확인합니다. 손목에서 300 g을 줄이는 편이 힙에서 같은 양을 줄이는 것보다 값어치가 큽니다.
4. 관절에 케이블 관통이 필요한지 확인합니다. 필요하다면 중공축은 선택 사항이 아닙니다.
5. 기계 설계가 확정되기 전에 장착 패턴, 커넥터 위치, 케이블 배선을 검토합니다.

제어, 피드백 및 통신

1. 엔코더 구성이 해당 용례가 요구하는 정확도와 반복 정밀도에 맞는지, 그리고 인터페이스가 시스템에서 사용하는 제어 모드를 지원하는지 확인합니다.
2. 드라이버의 전압 범위를 로봇의 버스와 대조하고, 정격 전류와 피크 전류를 전력 분배부가 공급할 수 있는 용량과 대조합니다.

자주 묻는 질문

공식 자료

CubeMars는 액추에이터 라인업을 망라한 기술 자료를 공개하고 있으며, 모델마다 전체 스펙과 도면, 제어 문서를 갖춘 공식 제품 페이지를 두고 있습니다. 예를 들어 AK70-10 제품 페이지와 AKH70-48 제품 페이지가 있습니다. 스펙과 도면, 백래시 수치, 펌웨어에 대해서는 여전히 제조사가 1차 정보원이며, ToBMS는 검색과 비교가 가능한 탐색 영역을 유지합니다.

다음에 살펴볼 곳

조사보다 후보 추리기가 목적이라면 플랫폼의 세 가지 도구를 순서대로 사용하는 것이 지름길입니다. 모든 모델과 스펙을 나란히 보려면 로봇 액추에이터 카테고리 전체를 살펴보고, 토크와 전압, 질량으로 걸러 내려면 제품 선정를 사용하며, 후보는 제품 비교에 올려 비교하면 됩니다. 관절에 강성이 아니라 설계상 유연함이 요구되는 경우에는 준직구동 액추에이터 카테고리가 자연스러운 다음 행선지입니다.

짧게 정리하면 다음과 같습니다. 피크 토크는 최악 조건에, 정격 토크는 열적 한계 안의 듀티 사이클에, 감속비와 백래시는 관절에 필요한 거동에, 질량은 기구학적 체인에서 그 관절이 차지하는 위치에 맞추면 됩니다. 커넥터, 펌웨어 모드, 보어 크기 등 나머지는 이 네 가지 결정의 하위 문제입니다.
