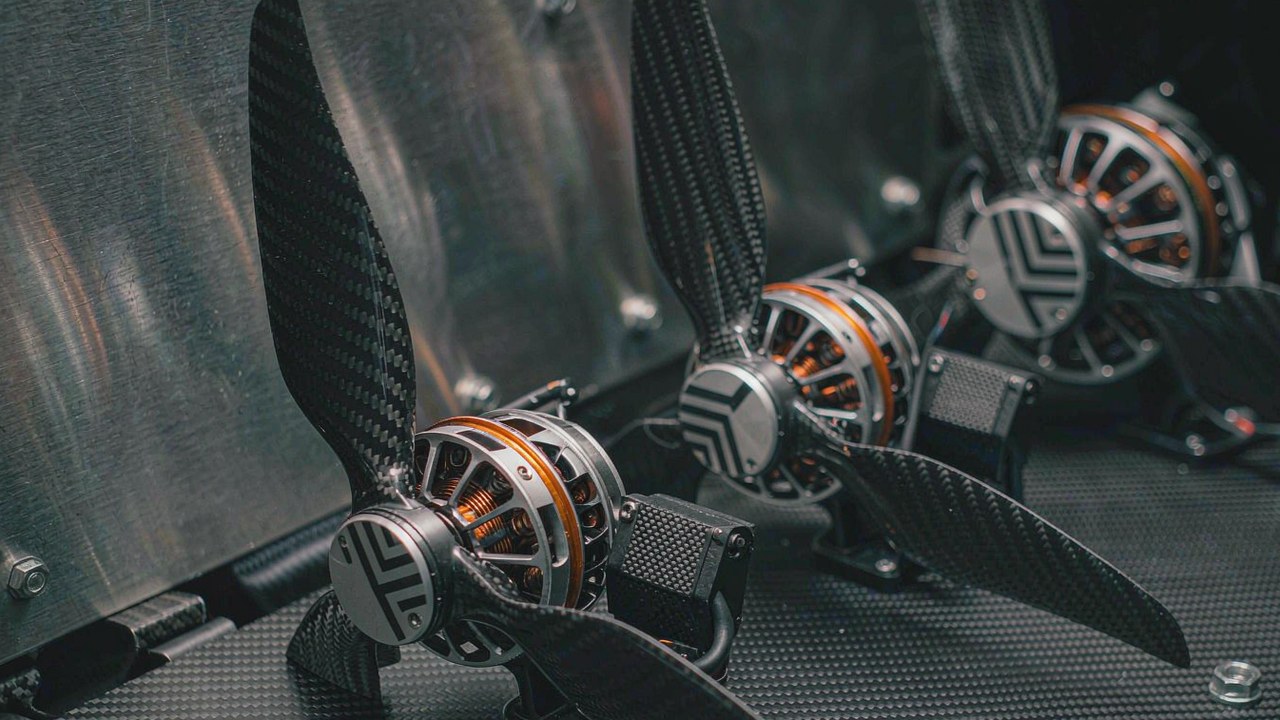

Seri T-Motor VL: 16 Set Propulsi VTOL dari 12 kg hingga 150 kg MTOW

Seri T-Motor VL adalah keluarga berisi 16 set sistem propulsi VTOL yang dirancang untuk fase angkat pesawat bersayap tetap dengan lepas landas dan pendaratan vertikal. Setiap set memasangkan satu motor dengan ESC dan propeller yang sudah dipadankan, dan produsen menerbitkan berat lepas landas maksimum yang direkomendasikan untuk rangka quadcopter pada setiap langkahnya. Artikel ini memetakan langkah-langkah tersebut dan menunjukkan bagaimana berat sebuah wahana jatuh pada salah satunya.

Jawaban Singkat

Rentang Seri T-Motor VL mencakup MTOW quadcopter terbitan dari 12 kg hingga 150 kg pada 16 set, dan setiap set dijual sebagai satu motor, satu ESC, dan satu propeller, bukan sebagai motor telanjang. Rentang itu terbagi menjadi tiga pita tegangan: sepuluh set berjalan pada 12S, dua pada 14S, dan empat pada 24S. MTOW di sini berarti berat lepas landas maksimum, dan produsen menyatakan angka itu untuk rangka quadcopter, sehingga hexacopter atau octocopter mencapai massa total yang sama dengan beban yang lebih rendah pada setiap lengan.

Pemilihan karena itu dimulai dari wahana, bukan dari motor. Membaca Seri T-Motor VL dari bawah ke atas adalah jalur terpendek dari sebuah berat lepas landas ke set tertentu, karena langkah terbitan bersifat terpisah dan setiap langkah menyebutkan komponen sistem propulsi VTOL-nya sendiri. Platform yang sudah dirancang di sekitar bus baterai dan diameter propeller telah mempersempit pilihan menjadi beberapa langkah sebelum satu nomor model pun dibaca. Kategori Drone VTOL menghimpun tugas wahana yang dilayani rentang ini.

Isi Set Propulsi Seri T-Motor VL

Rentang ini bukan jajaran motor tunggal dengan aksesori yang dijual terpisah. Setiap entri dalam Seri T-Motor VL adalah satu set propulsi, dan ketiga bagiannya dipadankan di pabrik: motor, ESC yang menggerakkannya, dan propeller yang dipakai saat karakterisasinya. Membaca rentang ini sebagai rentang motor akan melewatkan dua komponen yang menentukan berhasil atau tidaknya pemasangan. Untuk gambaran yang lebih luas tentang posisi keluarga ini di samping motor sayap tetap dan multirotor, panduan Motor Drone: Seleksi Motor FPV, Sayap Tetap, dan VTOL mencakup bidang yang lebih luas.

Motor, ESC, dan Propeller sebagai Satu Set

Propeller adalah bagian dari spesifikasi, bukan tambahan yang dipikirkan belakangan. Seri T-Motor VL menerbitkan propeller bernama untuk setiap set, dari DZ17 × 6.2 pada entri terkecil hingga VZ45 × 18 pada yang terbesar, dan angka daya dorong yang dikutip untuk set itu menjadi milik propeller tersebut. Memasang bilah yang berbeda mengubah beban yang dilihat motor, yang mengubah arus yang harus disalurkan ESC. Ketiga bagian bergerak bersama, dan itulah sebabnya sistem propulsi VTOL ditetapkan sebagai satu kesatuan alih-alih dirakit dari bagian yang dipilih secara terpisah.

Massa ESC Ikut Terhitung dalam Berat Kosong

ESC adalah item terpisah pada wahana, dan pada ujung atas rentang satu unit merupakan bagian yang cukup besar dari perangkat angkat. Kolom massa motor pada tabel di bawah adalah massa motor sebagaimana diterbitkan produsen, termasuk kabel; kolom itu tidak mencakup ESC, propeller, dudukan, atau perkabelan. Anggaran berat kosong yang disusun hanya dari kolom tersebut akan meremehkan perangkat angkat, sehingga massa terpasang dari set lengkap adalah angka yang dibutuhkan anggaran itu.

Tangga MTOW: MTOW Quadcopter dari 12 kg hingga 150 kg

Seri T-Motor VL terbaca sebagai sebuah tangga karena lompatan pada MTOW quadcopter yang direkomendasikan bersifat terbitan dan terpisah. Dua belas entri terbawah mencakup 12 kg hingga 70 kg dalam langkah beberapa kilogram, dan empat entri 24S mengambil alih mulai 90 kg. Langkah-langkahnya adalah pita terbitan, bukan skala berkelanjutan, sehingga sebagian berat jatuh di antara dua entri alih-alih di dalam salah satunya. Membaca tangga itu dari bawah ke atas menunjukkan di mana setiap langkah menambah daya dorong dan di mana ia menambah massa.

12S dan 14S: 12 kg hingga 70 kg

Dua belas set mencakup bagian bawah rentang. Yang terkecil, VL5009 KV275, diterbitkan untuk quadcopter 12-15 kg dengan daya dorong 8624 g per lengan dan motor 280 g. Tangga itu kemudian menanjak melalui VL6011 KV180 dan VL6013 KV210 untuk 15-22 kg, VL7015 KV190 dan VL8015 KV170 sekitar 22-25 kg, VL8018 KV180 dan VL8020 KV170 untuk 30-35 kg, dan VL8022 KV170 pada 40 kg. Pasangan 14S, VL1035 KV150 dan VL1040 KV150, menutup pita ini pada 55-70 kg dengan daya dorong 36173 g dan 45797 g per lengan.

24S: 90 kg hingga 150 kg

Empat set mengisi puncak tangga. VL1155 KV65 diterbitkan untuk 90-105 kg dengan daya dorong 57036 g per lengan, VL1165 KV60 untuk 115-125 kg dengan 66032 g, serta VL1180 KV60 dan VL1380 KV60 keduanya untuk 140-150 kg dengan 88075 g dan 83024 g. Keempatnya berjalan pada bus 24S dan berpasangan dengan ESC VL200A atau VL300A, yang merupakan keluarga pengendali berbeda dari unit V60A hingga V200A yang dipakai di bagian bawah.

Klip itu layak ditonton sebelum tabel di bawah, karena klip tersebut menampilkan dua ujung keluarga yang sama dalam keadaan bertenaga alih-alih sebagai perangkat telanjang. Propulsi VTOL Seri VL T-MOTOR pada Platform Nyata hanya mencakup kedua model itu, dan tangga tersebut berlanjut melewati keduanya. Setiap pita MTOW quadcopter dalam Seri T-Motor VL diterbitkan untuk empat lengan, sehingga angka itu menggambarkan wahana lengkap alih-alih satu motor.

Ujung Rentang Mana yang Cocok untuk Wahana Mana

Berat lepas landas menentukan ujung rentang mana yang menjadi tempat sebuah proyek, tetapi jumlah rotor dan tugas muatan menentukan seberapa besar margin yang dibutuhkan ujung tersebut. Quadcopter 40 kg dan octocopter 40 kg tidak jatuh pada entri yang sama: yang kedua menyebarkan massa yang sama ke dua kali jumlah lengan, sehingga beban rata-rata per lengan turun. Pita terbitan tetap menggambarkan quadcopter, sehingga octocopter memerlukan penilaiannya sendiri alih-alih rating yang dipindahkan dari tabel.

Tugas Muatan dan Jumlah Rotor

Angka yang diterbitkan untuk Seri T-Motor VL mengasumsikan empat lengan, dan pita MTOW diterbitkan untuk konfigurasi tersebut. Dalam hover ideal dengan beban terbagi merata, penambahan lengan angkat menurunkan daya dorong rata-rata yang harus dihasilkan setiap lengan untuk massa pesawat tertentu, tetapi itu adalah perkiraan dan bukan aturan langkah: hexacopter atau octocopter memerlukan penilaiannya sendiri atas margin daya dorong, interaksi rotor, otoritas kendali, perilaku transisi, dan kasus kegagalan, dan wahana itu membawa lebih banyak perangkat propulsi daripada quadcopter dengan massa yang sama. Massa muatan adalah pertanyaan terpisah, karena massa itu menaikkan berat keseluruhan dan bersamanya kebutuhan angkat. Posisi muatan menggeser pusat gravitasi dan dapat menaikkan tuntutan kendali serta struktural, tetapi muatan yang bergeser pada berat lepas landas yang sama tidak dengan sendirinya menuntut daya dorong lebih besar. Tetapkan ukuran sistem propulsi terhadap daya dorong dan margin operasi lebih dahulu, lalu verifikasi batas pusat gravitasi, otoritas kendali, dan beban struktural untuk tata letak muatan.

Jumlah Rotor Adalah Perkiraan, Bukan Rating

Hubungan ideal itu bersifat terbalik: menggandakan jumlah lengan memangkas separuh daya dorong rata-rata yang harus dihasilkan setiap lengan untuk berat keseluruhan yang sama. Itu adalah perkiraan awal untuk kasus hover, bukan faktor konversi untuk MTOW terbitan, karena pita tersebut mengasumsikan empat lengan dan set yang dibawa ke octocopter belum divalidasi untuk wahana itu. Arah yang penting dalam praktik adalah arah sebaliknya: set yang dipilih untuk octocopter lalu dipasang pada rangka quadcopter diminta menghasilkan sekitar dua kali daya dorong yang menjadi spesifikasinya, dan MTOW quadcopter terbitan adalah angka yang menyingkap ketidaksesuaian itu. Jumlah rotor karena itu mendahului nomor model dalam urutan, dan pesawat lengkap tetap harus diperiksa dalam konfigurasi tempat ia akan terbang.

Mengapa Penguncian Propeller Menjadi Ciri Seri Ini

Kemampuan yang ditonjolkan produsen di seluruh Seri T-Motor VL adalah kunci propeller, yang dijelaskan sebagai sudut 360 derajat yang dapat diatur dan ditahan oleh ESC. Pada pesawat bersayap tetap yang bertransisi dari hover ke penerbangan bersayap, propeller angkat berhenti, dan bilah yang berhenti harus berada pada orientasi yang diketahui alih-alih di mana pun aliran udara meninggalkannya, sehingga posisi diamnya menjadi bagian dari tata letak wahana dan bukan detail yang dibiarkan pada kebetulan.

Penguncian Propeller 360 Derajat

Propeller yang berhenti pada sudut sembarang berada di dalam aliran udara di atas sayap, dan posisi akhirnya berubah dari satu penerbangan ke penerbangan berikutnya. Kunci yang menahan bilah pada sudut terpilih membuat posisi itu dapat diulang. Produsen menyatakan bahwa kunci aktif dalam hitungan detik dan sudutnya dapat diatur, yang memungkinkan perancang wahana memilih di mana bilah yang berhenti berada. Apakah sudut tertentu membantu sayap tertentu bergantung pada wahana, propeller, dan pemasangannya, sehingga hasil aerodinamisnya merupakan sifat pesawat lengkap dan bukan sifat kunci itu sendiri.

Arus Penahan pada Keadaan Terkunci

Menahan bilah terhadap aliran udara membutuhkan torsi, dan ESC menyediakannya sebagai arus. Produsen menjelaskan bahwa ESC menyesuaikan arus penahan agar sesuai dengan beban eksternal alih-alih menahan nilai tetap, dan menerbitkan konsumsi siaga sekitar 10 W pada keadaan terkunci, yang menjaga panas dari fungsi penahan tetap rendah sepanjang jelajah. Keluarga ESC yang sama dijelaskan mendukung CAN 2.0 pada sisi pengendali, yaitu antarmuka yang dipakai untuk memberi perintah dan memantau set dari autopilot dalam pemasangan Seri T-Motor VL.

Penguncian hanyalah separuh dari persoalan transisi. Kedua rezim penerbangan menuntut hal berbeda dari motor yang sama, dan Motor Drone VTOL: Menyeimbangkan Daya Dorong Hover dan Efisiensi Jelajah menguraikan bagaimana daya dorong hover dan efisiensi jelajah menarik ke arah berlawanan setelah fase angkat berakhir.

Pita Tegangan: 12S, 14S, dan 24S

Rentang ini disusun di sekitar tiga tegangan bus, dan pita tempat sebuah proyek berada biasanya sudah tetap sebelum motor dipilih, karena paket baterai dan perkabelan wahana sudah ditentukan pada saat itu. Produsen menyatakan bahwa seri ini secara keseluruhan mendukung rentang 6S hingga 24S, sementara 16 set yang diterbitkan menempati 12S, 14S, dan 24S.

12S: Sepuluh Set

Sepuluh set dalam Seri T-Motor VL berjalan pada bus 12S, dari VL5009 KV275 hingga VL8022 KV170 serta VL1028 KV190 dan VL1032 KV180 di atasnya. Pita ini membawa MTOW quadcopter terbitan dari 12 kg hingga 55 kg. ESC dalam kelompok ini berkisar dari V60A di bagian bawah hingga V200A di bagian atas, dan massa motor menanjak dari 280 g hingga 1090 g pada rentang yang sama.

14S: Dua Set

Dua set naik ke 14S: VL1035 KV150 pada 1205 g dan VL1040 KV150 pada 1100 g. Keduanya diterbitkan untuk pita 55-70 kg, dan keduanya berating 150 KV. Bus 14S adalah yang memisahkan pasangan ini dari kelompok 12S: untuk tingkat daya listrik tertentu dan efisiensi sistem yang sebanding, tegangan bus yang lebih tinggi umumnya berarti arus suplai yang lebih rendah, sementara arus yang benar-benar ditarik pesawat mengikuti titik operasinya dan bukan label tegangannya.

24S: Empat Set

Empat set berjalan pada 24S dan mencakup MTOW quadcopter 90 kg hingga 150 kg. Lompatan dari pasangan 14S ke VL1155 KV65 adalah langkah tunggal terbesar dalam Seri T-Motor VL, dan langkah itu disertai perubahan keluarga pengendali ke ESC VL200A dan VL300A. Proyek yang melewati langkah tersebut mengganti tegangan bus dan keluarga pengendali bersama motornya, sehingga puncak rentang ini adalah rangkaian daya yang berbeda dan bukan versi lebih besar dari rangkaian di bawahnya.

Pemasangan ESC dan Propeller dalam Sistem Propulsi VTOL

Karena setiap set dalam Seri T-Motor VL dipadankan di pabrik, ESC dan propeller yang diterbitkan bersama sebuah motor adalah pasangan yang menjadi milik angka daya dorong tersebut. Mengganti salah satu bagian akan memindahkan set ke luar konfigurasi terbitannya, dan angka-angkanya tidak lagi menggambarkan apa yang akan dilakukan wahana. Memperlakukan pasangan itu sebagai tetap adalah cara paling sederhana untuk tetap berada di dalam selubung terbitan sebuah sistem propulsi VTOL.

Delapan Rating ESC di Seluruh Rentang

Seri T-Motor VL memakai delapan rating ESC: V60A, V80A, V120A, V150A, V200A, VL248A, VL200A, dan VL300A. Unit seri V melayani set 12S dan 14S, sedangkan unit seri VL melayani puncak rentang. Langkah dari V150A ke V200A terjadi antara VL8022 KV170 dan VL1028 KV190, dan langkah ke pengendali seri VL terjadi pada batas 24S.

Mengganti Propeller Mengubah ESC

Propeller yang lebih besar menyerap torsi lebih banyak pada kecepatan yang sama, yang menaikkan arus untuk daya dorong tertentu. Jika ESC ditetapkan ukurannya untuk bilah terbitan, margin yang dimilikinya habis oleh perubahan itu. Dalam praktik, penggantian propeller pada set yang sudah dipadankan adalah pertanyaan empat bagian: apakah motor dapat membawa bebannya, apakah ESC dapat menyalurkan arusnya, apakah motor dan ESC tetap di dalam batas termalnya, dan apakah wahana masih memiliki jarak bebas ke tanah untuk cakram yang lebih besar. Kegagalan pada salah satu dari keempatnya membawa pemasangan ke luar konfigurasi sistem propulsi VTOL yang diterbitkan.

Matriks Spesifikasi Seri T-Motor VL

Tabel di bawah mencantumkan keenam belas set dalam Seri T-Motor VL sebagaimana diterbitkan, diurutkan menurut MTOW quadcopter yang direkomendasikan. Nama model memuat rating KV, dan kolom tegangan menunjukkan bus tempat setiap set berjalan.

MTOW yang direkomendasikan adalah angka terbitan produsen untuk quadcopter. Daya dorong maksimum per lengan dan massa motor adalah nilai terbitan produsen untuk set yang dipadankan, dan kondisi pengujian di balik angka daya dorong diberikan pada setiap halaman produk.

Massa motor tumbuh dari 280 g menjadi 2680 g di seluruh tabel, dan daya dorong per lengan tumbuh dari 8624 g menjadi 88075 g, sehingga kedua ujungnya terpaut sekitar sembilan kali pada massa dan sepuluh kali pada daya dorong. Perbandingan itu berlaku untuk ujung-ujung tabel dan bukan untuk setiap baris: rasio daya dorong terbitan per lengan terhadap massa motor berkisar dari sekitar 24 g/g pada VL8015 KV170 hingga sekitar 42 g/g pada VL1040 KV150. Rasio itu adalah aritmetika atas dua nilai terbitan, bukan ukuran efisiensi dan bukan prediksi untuk wahana terpasang.

Kelompok 24S adalah tempat tangga berhenti bertahap. Antara VL1040 KV150 pada 65-70 kg dan VL1155 KV65 pada 90-105 kg terdapat lompatan pada setiap kolom sekaligus: tegangan, massa motor, keluarga ESC, dan daya dorong. Proyek yang berada di celah itu tidak memilih di antara entri yang berdekatan, melainkan memilih sisi mana dari perubahan rangkaian daya yang akan menjadi dasar perancangannya.

Dua entri 24S yang diterbitkan pada 140-150 kg, VL1180 KV60 dan VL1380 KV60, berbagi tegangan bus, ESC, dan ukuran propeller, serta berbeda pada massa motor dan daya dorong per lengan yang diterbitkan. Produsen mencantumkannya sebagai 36N40P dan 36N42P, sehingga perbedaan jumlah slot dan kutub tercantum pada spesifikasi dan bukan disimpulkan dari tabel. Tabel saja tidak menjelaskan pemisahan massa dan daya dorong itu, dan halaman produk adalah tempat membandingkan spesifikasi lengkap serta kondisi pengujian sebelum memperlakukan salah satu entri sebagai dapat dipertukarkan dengan yang lain.

Memadankan Set dengan Wahana: Urutan Penetapan Ukuran

Urutan di bawah mengubah sebuah berat lepas landas menjadi satu entri dalam Seri T-Motor VL. Setiap langkah mempersempit pilihan, dan urutannya penting karena langkah berikutnya dapat membatalkan pilihan sebelumnya.

Langkah 1: Tetapkan MTOW

Mulai dari massa keseluruhan yang benar-benar akan diterbangi pesawat, termasuk baterai, muatan, dan perangkat angkat. Angka terbitan adalah untuk quadcopter, sehingga jumlah lengan perlu dicatat bersama massanya. Massa yang berada di tengah pita adalah kasus termudah; massa yang berada di puncak pita tidak menyisakan margin untuk baterai yang lebih berat.

Langkah 2: Bagi dengan Jumlah Lengan

Bagi massa keseluruhan dengan jumlah lengan angkat untuk memperoleh beban rata-rata yang dibawa setiap lengan saat hover, dengan asumsi beban terbagi merata. Angka itu adalah kebutuhan daya dorong rata-rata dan bukan kriteria penetapan ukuran tersendiri: set yang dipilih harus menyimpan margin daya dorong untuk kondisi tempat pesawat akan terbang, dan angka daya dorong terbitan harus dibaca bersama kondisi pengujian produsen yang menyertainya. Bandingkan hasilnya terhadap daya dorong per lengan dan bukan terhadap MTOW yang direkomendasikan, lalu periksa pesawat lengkap pada hover, transisi, dan sisa selubung penerbangan, termasuk batas struktural dan kendalinya.

Langkah 3: Jatuh pada Satu Pita Tegangan

Jika paket baterai sudah dipilih, pita tegangan menjadi tetap dan daftar kandidat menyusut menjadi dua belas set 12S dan 14S atau menjadi empat set 24S. Jika paket baterai masih terbuka, berat lepas landas menentukan pitanya lebih dahulu: kelompok 24S mencakup setiap entri di atas 70 kg, sehingga tidak ada opsi 12S atau 14S yang mencapai bagian rentang itu.

Langkah 4: Periksa ESC dan Propeller

Pastikan bahwa ESC yang diterbitkan bersama set terpilih dapat membawa arus yang akan ditarik wahana, dan bahwa diameter propeller sesuai dengan jarak bebas ke tanah serta tata letak sayap. Set yang cocok pada daya dorong tetapi tidak pada diameter propeller bukanlah kecocokan, dan pasangan itu tidak dapat disesuaikan tanpa keluar dari konfigurasi terbitan.

Langkah 5: Periksa Tegangan Bus dan Arus Bus

Pemeriksaan terakhir adalah rangkaian daya secara keseluruhan. Tegangan bus ditetapkan oleh paket baterai, dan arus bus adalah jumlah arus yang ditarik ESC. Pemasangan 24S pada puncak rentang menarik arus yang harus dibawa oleh perkabelan, konektor, dan papan distribusi. Logika penetapan ukuran umum di balik margin daya dorong dan margin termal diuraikan dalam Menentukan Ukuran Motor Drone Daya Dorong Tinggi: Muatan, Efisiensi, dan Margin Termal, dan logika itu berlaku tanpa perubahan setelah sebuah set dipilih di sini.
