CubeMars AKE50-8 KV110: रोबोट जोड़ों के लिए 190 g QDD एक्चुएटर

CubeMars ने अक्टूबर 2026 के मध्य में अपने AKE क्वाज़ी डायरेक्ट ड्राइव परिवार में चौथा सदस्य जोड़ा, और लॉन्च क्लिप सोलह सेकंड की है: काले सेट पर एक मॉड्यूल, चार कैप्शन ब्लॉक, कोई नैरेशन नहीं। विषय AKE50-8 KV110 है — 190 g का एक्चुएटर, माप Ø61.2 × 22.5 mm, रेटेड 2.5 Nm और पीक 7.5 Nm, जिसमें 8:1 प्लेनेटरी स्टेज ऐसे हाउसिंग में समाया है जो भीतर के स्टेटर स्टैक से बमुश्किल ज़्यादा गहरा है।

तकनीकी लेख के लिए सोलह सेकंड कम आधार है, इसलिए यह लेख फिल्म के साथ दूसरे स्रोत से भी काम करता है: CubeMars द्वारा इस मॉडल के लिए प्रकाशित स्पेसिफिकेशन तालिका। जहाँ क्लिप और प्रकाशित तालिका अलग हों, वहाँ तालिका को सही माना गया है — और जहाँ क्लिप मौन है, जो अधिकांश रोचक आंकड़ों पर लागू होता है, वहाँ केवल प्रकाशित मान दिए गए हैं।

वीडियो क्या दिखाता है

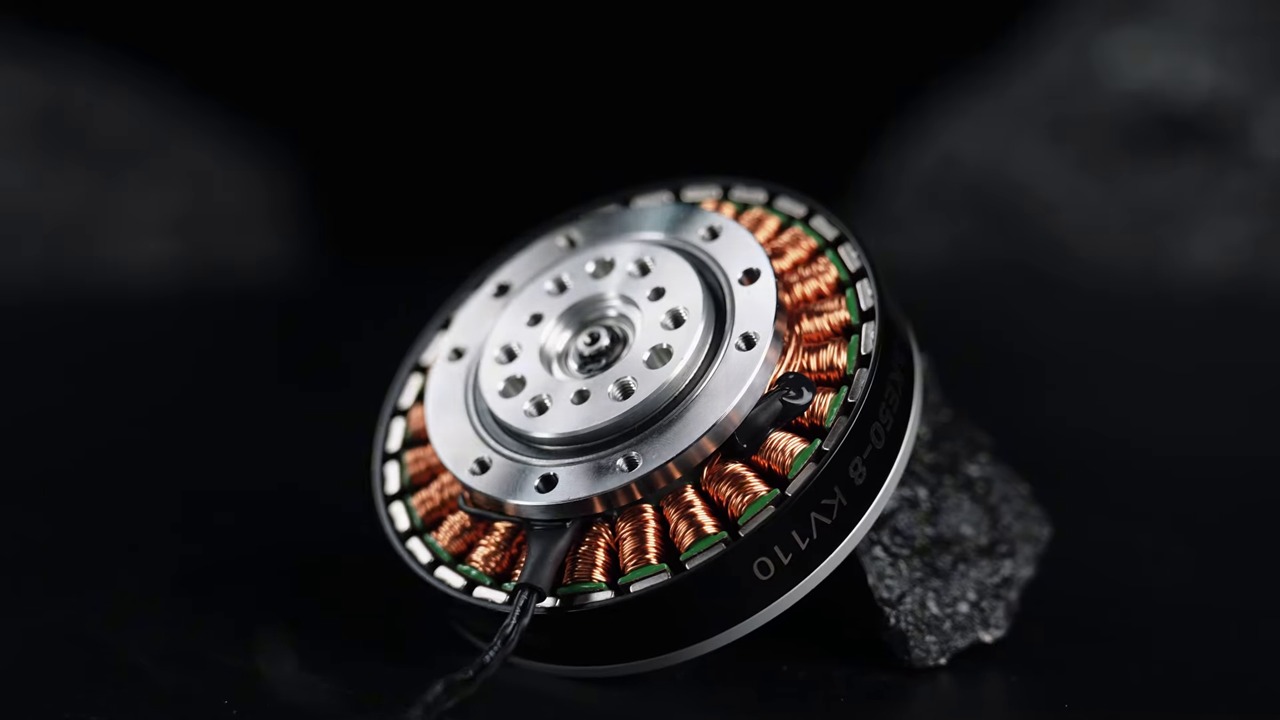

सेट काला है, प्रकाश एकल स्रोत और कठोर है, और मॉड्यूल चार स्थितियों से गुज़रता है। सामने से कैप्शन ब्लॉक 8:1 रिडक्शन रेशियो, 7.5 Nm पीक टॉर्क, 2.5 Nm रेटेड टॉर्क और 320 rpm नो-लोड स्पीड दिखाता है — चारों प्रकाशित तालिका से ठीक मेल खाते हैं। साइड व्यू में आयामी दावे आ जाते हैं: हाउसिंग में 61.2 mm, फेस-टू-फेस 22.5 mm, तराज़ू पर 190 g। सातवें सेकंड के आसपास एक मैक्रो शॉट तांबे की वाइंडिंग और लैमिनेशन स्टैक पर रुकता है, और अंतिम फ्रेम पीछे हटते हैं जिनमें हाउसिंग की दीवार पर AKE50-8 KV110 की मार्किंग पढ़ी जा सकती है।

क्लिप में जो नहीं है वह एप्लिकेशन फुटेज है। कोई एक्सोस्केलेटन पैर नहीं, कोई भुजा नहीं, कोई लोड सेल नहीं और कोई थर्मल रन नहीं। इसलिए इस मॉडल से जुड़ा हर एप्लिकेशन दावा निर्माता के उत्पाद पृष्ठ से आता है, फिल्म से नहीं, और दोनों को एक ही तरह का प्रमाण नहीं पढ़ा जाना चाहिए: वीडियो आकृति और मार्किंग का शॉट है, उत्पाद पृष्ठ डेटा है।

मूल वीडियो

स्रोत: CubeMars आधिकारिक YouTube चैनल
वीडियो: Meet the New CubeMars AKE50-8 KV110 | Compact QDD Actuator for Robotics

AKE50-8 KV110 एक नज़र में

जोड़ एक्चुएटर पर निर्णय का बड़ा हिस्सा तीन आंकड़े तय करते हैं: यह कितना गहरा है, लगातार कितना टॉर्क रखता है, और जब बाहरी कोई चीज़ आउटपुट पर दबाव डाले तो कितना टॉर्क वापस आता है। AKE50-8 KV110 पर ये 22.5 mm, 2.5 Nm और 0.09 Nm हैं।

फ्रेम और एनवेलप

190 g, Ø61.2 × 22.5 mm में, 24 स्लॉट और 14 पोल पेयर पर आधारित। परिचालन परिवेश -20 से 50 ℃, इंसुलेशन क्लास F, डाइइलेक्ट्रिक स्ट्रेंथ 500 V, और प्रकाशित शोर 65 cm पर 65 dB। अक्षीय आंकड़ा ही तय करता है कि मॉड्यूल को अंग के बाहर बोल्ट करने के बजाय उसके भीतर रखा जा सकता है या नहीं। बेसिक डायनेमिक लोड रेटिंग 1100 N और स्टैटिक 840 N प्रकाशित है — यही जोड़ा डिज़ाइनर आउटपुट फ्लैंज को उठाने वाले कैंटिलीवर लोड से मिलाता है, क्योंकि कॉम्पैक्ट जोड़ को सीमित करने वाली चीज़ आमतौर पर मोटर टॉर्क नहीं, बेयरिंग क्षमता होती है।

ड्राइवट्रेन और बैकलैश

8:1 प्लेनेटरी स्टेज रोटर के भीतर है, बैकलैश 9 arcmin तक सीमित और रोटर इनर्शिया 153.81 g·cm² प्रकाशित। कम अनुपात ही गियरबॉक्स को इतना छोटा रखता है कि 22.5 mm एनवेलप में आ जाए, और यही आउटपुट को मोटर से कसकर बांधे रखता है — नीचे दिए बैकड्राइव आंकड़े की यांत्रिक पूर्वशर्त।

विद्युत एनवेलप

24 V नाममात्र, अधिकतम सतत शक्ति 65 W, रेटेड करंट 3 A और पीक 9 A। रेटेड गति 2.5 Nm पर 240 rpm और नो-लोड गति 320 rpm; टॉर्क कॉन्स्टेंट 0.104 Nm/A, स्पीड कॉन्स्टेंट 110 RPM/V, मोटर कॉन्स्टेंट 0.097 Nm/√W, फेज़ रेज़िस्टेंस 792 mΩ, फेज़ इंडक्टेंस 560 µH।

प्रकाशित चार्ट में तीन बिंदु रेटेड टॉर्क से ऊपर हैं, नीचे नहीं: 2 Nm, 248 rpm और 2.97 A पर; 2.5 Nm, 233 rpm और 3.49 A पर; 3 Nm, 220 rpm और 4.08 A पर। ये चार्ट रीडिंग हैं, सतत आंकड़े नहीं। 2.5 Nm रेटिंग थर्मल सीमा के भीतर मान्य है, और लॉन्च क्लिप में कुछ भी उस सीमा को नहीं जांचता।

जोड़ में आंकड़ों का अर्थ

39.5 Nm/kg एक पीक आंकड़ा है

पीक टॉर्क को मॉड्यूल द्रव्यमान से भाग देने पर 39.5 Nm/kg मिलता है, जो CubeMars अपने हाइलाइट ब्लॉक में रखता है। यह नंगे मॉड्यूल के संदर्भ में मापा जाता है: कोई ब्रैकेट नहीं, कोई केबल मैनेजमेंट नहीं, कोई बाहरी संरचना नहीं। इस रूप में यह समान वर्ग के मॉड्यूल के बीच उचित तुलना है; रेटेड आंकड़े के रूप में उपयोग करने पर यह तीन गुना बढ़ा-चढ़ाकर बताता है, क्योंकि AKE50-8 KV110 पर रेटेड टॉर्क 2.5 Nm है।

0.09 Nm बैकड्राइव, और इससे क्या मिलता है

बैकड्राइव टॉर्क वह प्रतिरोध है जो तब महसूस होता है जब कोई और आउटपुट को हिलाता है। 0.09 Nm पर AKE50-8 KV110 लगभग पारदर्शी है: बाहरी भार आउटपुट को धकेल सकता है और मोटर उसे महसूस करती है। यही गुण एक्सोस्केलेटन एक्चुएटर को चाहिए, क्योंकि कंट्रोल लूप को पहनने वाले की गति को समझना और उसके सामने झुकना होता है, उससे लड़ना नहीं। उच्च अनुपात वाला सर्वो जोड़ उलटे तरीके से बनाया जाता है — गियर स्टेज डिज़ाइन से बाहरी गति के विरुद्ध स्थिति बनाए रखता है, जो पोज़िशनिंग अक्ष में लाभ और लचीलापन बनाए रखने वाले जोड़ में बोझ है। 8:1 अनुपात, 9 arcmin बैकलैश और 0.09 Nm आंकड़ा एक ही समझौते के तीन कथन हैं।

कॉम्पैक्ट QDD एक्चुएटर कहाँ फिट होता है

एक्सोस्केलेटन और पहनने योग्य जोड़

घुटने या टखने के सहायक जोड़ के सामने टॉर्क की समस्या से पहले पैकेजिंग की समस्या आती है: मॉड्यूल अंग से सटा होता है, ब्रेस या कपड़ों के नीचे, और अक्षीय गहराई का हर मिलीमीटर तंत्र को शरीर से दूर धकेलता है। 22.5 mm और 190 g वही आंकड़े हैं जो यह पैकेजिंग संभव बनाते हैं, और 0.09 Nm बैकड्राइव ही वह चीज़ है जो उपकरण को ब्रेक जैसा महसूस नहीं होने देती जब पहनने वाला अपनी शक्ति से चलता है। 7.5 Nm पीक और 1100 N डायनेमिक लोड रेटिंग इस मॉड्यूल को सहायता और मार्गदर्शन वर्ग में रखती है; परिवार का बड़ा AKE90-8, 170 Nm पीक और 1400 g के साथ, उन जोड़ों के लिए मॉडल है जिन्हें शरीर उठाना होता है।

हल्की रोबोट भुजाएँ और ह्यूमनॉइड जोड़

छोटी सहयोगी भुजा पर 9 arcmin बैकलैश और 240 rpm रेटेड गति कलाई और कोहनी अक्षों के लिए उपयुक्त है, जहाँ पेलोड एक अंक के किलोग्राम में मापा जाता है और अक्ष को हैंड-गाइडिंग के लिए बैकड्राइवेबल होना चाहिए। वही तर्क ह्यूमनॉइड ऊपरी शरीर के जोड़ों पर लागू होता है, जहाँ पैकेजिंग बजट मोटर से नहीं बल्कि खोल से तय होता है। कंधे या कूल्हे के अक्ष के लिए टॉर्क बजट दूसरे परिमाण का है, और AKE50-8 KV110 उस काम के लिए परिवार के छोटे सिरे पर है।

उत्पाद विवरण

सभी आंकड़े AKE50-8 KV110 के CubeMars उत्पाद पृष्ठ पर प्रकाशित मान हैं। टॉर्क घनत्व पीक टॉर्क को मॉड्यूल द्रव्यमान से भाग देकर निकाला गया है। रेटेड टॉर्क थर्मल सीमा के भीतर मान्य है; पीक टॉर्क अल्पकालिक मान है, यांत्रिक सीमा नहीं।

AKE श्रृंखला के भीतर

ToBMS पर तीन AKE मॉडल दर्ज हैं, सभी 24 V पर और सभी एक ही कम-अनुपात प्लेनेटरी लेआउट पर बने। अंतर यह है कि टॉर्क बजट कहाँ रुकता है।

प्रत्येक मॉडल के विनिर्देश CubeMars द्वारा प्रकाशित हैं। AKE40-6 और AKE50-8 साथ जारी हुए और 24 V पावर तथा निम्न-प्रोफ़ाइल लेआउट साझा करते हैं; तीनों में से केवल AKE50-8 KV110 की अक्षीय गहराई 22.5 mm है।

AKE40-6, AKE50-8 KV110 से 50 g हल्का और 2 mm कम गहरा है, और इसके लिए 2 Nm पीक टॉर्क छोड़ता है। AKE60-8 पीक टॉर्क दोगुना कर 12.5 Nm करता है और 70 g जोड़ता है, पर गहराई 25 mm तक बढ़ जाती है। इसलिए 50-8 परिवार में वहीं बैठता है: 40-6 के समान गहराई वर्ग, और 60-8 के पेलोड का दो-तिहाई।

ToBMS पर और देखें

AKE50-8 KV110 QDD एक्चुएटर के अंतर्गत दर्ज है, CubeMars की शेष श्रृंखला के साथ। कम अनुपात के पीछे का तर्क क्वाज़ी डायरेक्ट ड्राइव एक्चुएटर: 8:1 अनुपात से क्या मिलता है में मिलता है, जो बताता है कि बैकड्राइवेबिलिटी टॉर्क में क्या कीमत लेती है; उसी परिवार को भारी सिरे से देखने के लिए एक्सोस्केलेटन एक्चुएटर: 260 g से 1.4 kg तक तीन CubeMars QDD एक्चुएटर द्रव्यमान के आर-पार विस्तार को समेटता है। पहले की लॉन्च फिल्म CubeMars AKE सीरीज़ क्वाज़ी डायरेक्ट ड्राइव मोटर — छोटे रोबोट जोड़ों के लिए में है। मॉडल चयन में फ़िल्टर किए जा सकते हैं या उत्पाद तुलना में आमने-सामने रखे जा सकते हैं।

CubeMars के बारे में

CubeMars ब्रशलेस मोटर और रोबोटिक पावर मॉड्यूल डिज़ाइन व निर्माण करता है, जिसकी श्रृंखलाओं में फ्रेमलेस टॉर्क मोटर, एकीकृत रोबोटिक एक्चुएटर, जिम्बल मोटर और पानी के भीतर थ्रस्टर शामिल हैं। AKE क्वाज़ी डायरेक्ट ड्राइव श्रृंखला एक्सोस्केलेटन और हल्के जोड़ों के लिए इसकी निम्न-प्रोफ़ाइल लाइन है, और AKE50-8 KV110 कॉम्पैक्ट सिरे पर इसका नवीनतम सदस्य है।

अक्सर पूछे जाने वाले प्रश्न

AKE50-8 KV110 का पीक टॉर्क क्या है?

7.5 Nm पीक बनाम 2.5 Nm रेटेड, 24 V पर 9 A पीक और 3 A रेटेड खींचते हुए। पीक आंकड़ा त्वरण और विक्षोभ अस्वीकृति के लिए अल्पकालिक मान है, सतत रेटिंग नहीं।

AKE50-8 KV110 केवल 8:1 रिडक्शन क्यों उपयोग करता है?

क्योंकि अनुपात तय करता है कि मोटर बाहरी दुनिया को कितना महसूस कर सकती है। 8:1 प्लेनेटरी स्टेज बैकलैश को 9 arcmin और बैकड्राइव टॉर्क को 0.09 Nm पर रखता है, इसलिए बाहरी भार आउटपुट को हिला सकता है और मोटर पर मापा जा सकता है — अनुपालन नियंत्रण का यांत्रिक आधार। अधिक अनुपात टॉर्क देता और यह पारदर्शिता छीन लेता।

AKE50-8 KV110 को किस पावर और थर्मल एनवेलप की जरूरत है?

24 V नाममात्र, अधिकतम सतत शक्ति 65 W। रेटेड परिवेश -20 से 50 ℃, इंसुलेशन क्लास F, और शोर हाउसिंग से 65 cm पर 65 dB प्रकाशित। रेटेड टॉर्क केवल उन थर्मल सीमाओं के भीतर मान्य है।

क्या AKE50-8 KV110 ड्राइवर और एनकोडर सहित पूर्ण जोड़ है?

निर्माता की तुलना तालिका में AKE मॉडल एकीकृत ड्राइवर बोर्ड के बिना दिए गए हैं, इसलिए यह मॉड्यूल मोटर और रेड्यूसर की इकाई है जिसे बाहरी ड्राइव इलेक्ट्रॉनिक्स चाहिए। 22.5 mm गहराई हासिल करने का यह भी एक हिस्सा है: कंट्रोलर जोड़ के एनवेलप से बाहर रहता है।

निष्कर्ष

सोलह सेकंड की लॉन्च फिल्म जोड़ का डिज़ाइन साबित नहीं कर सकती, और यह फिल्म ऐसा प्रयास भी नहीं करती: यह स्टूडियो प्रकाश में घूमता 190 g का मॉड्यूल दिखाती है जिसमें स्क्रीन पर चार आंकड़े हैं, और स्क्रीन का हर आंकड़ा प्रकाशित तालिका से मेल खाता है। तालिका जो जोड़ती है वह यह तय करने वाला हिस्सा है कि AKE50-8 KV110 किसी जोड़ में उपयोगी है या नहीं — 22.5 mm एनवेलप के भीतर 2.5 Nm रेटेड और 7.5 Nm पीक, 9 arcmin बैकलैश, और 0.09 Nm बैकड्राइव जो आउटपुट को बाहर से पढ़ने योग्य बनाए रखता है। घुटने या टखने के सहायक जोड़, छोटी सहयोगी भुजा की कलाई अक्ष, या ह्यूमनॉइड ऊपरी शरीर के जोड़ के लिए, जहाँ खोल पैकेजिंग बजट तय करता है, यही चार आंकड़े पहले जाँचने योग्य हैं।
