CubeMars AKE50-8 KV110: robot eklemleri için 190 g QDD aktüatör

CubeMars, Ekim 2026 ortasında AKE yarı doğrudan tahrik ailesine dördüncü üyeyi ekledi ve lansman klibi on altı saniye sürüyor: siyah bir zemin üzerinde tek modül, dört altyazı bloğu, anlatım yok. Konu AKE50-8 KV110: 190 g ağırlığında, Ø61.2 × 22.5 mm ölçülerinde, 2.5 Nm nominal ve 7.5 Nm tepe torka sahip, 8:1 planet kademesi içerdiği stator paketinden ancak biraz daha derin bir gövdeye yerleştirilmiş bir aktüatör.

On altı saniye teknik bir inceleme için yetersiz bir malzeme; bu nedenle makale filmle birlikte ikinci bir kaynağa dayanıyor: CubeMars’ın model için yayımladığı spesifikasyon tablosu. Klip ile yayımlanan tablo çeliştiğinde tablo doğru kabul ediliyor; klibin sessiz kaldığı yerlerde, ki ilginç sayıların çoğu burada, metinde yalnızca yayımlanmış değerler yer alıyor.

Video ne gösteriyor

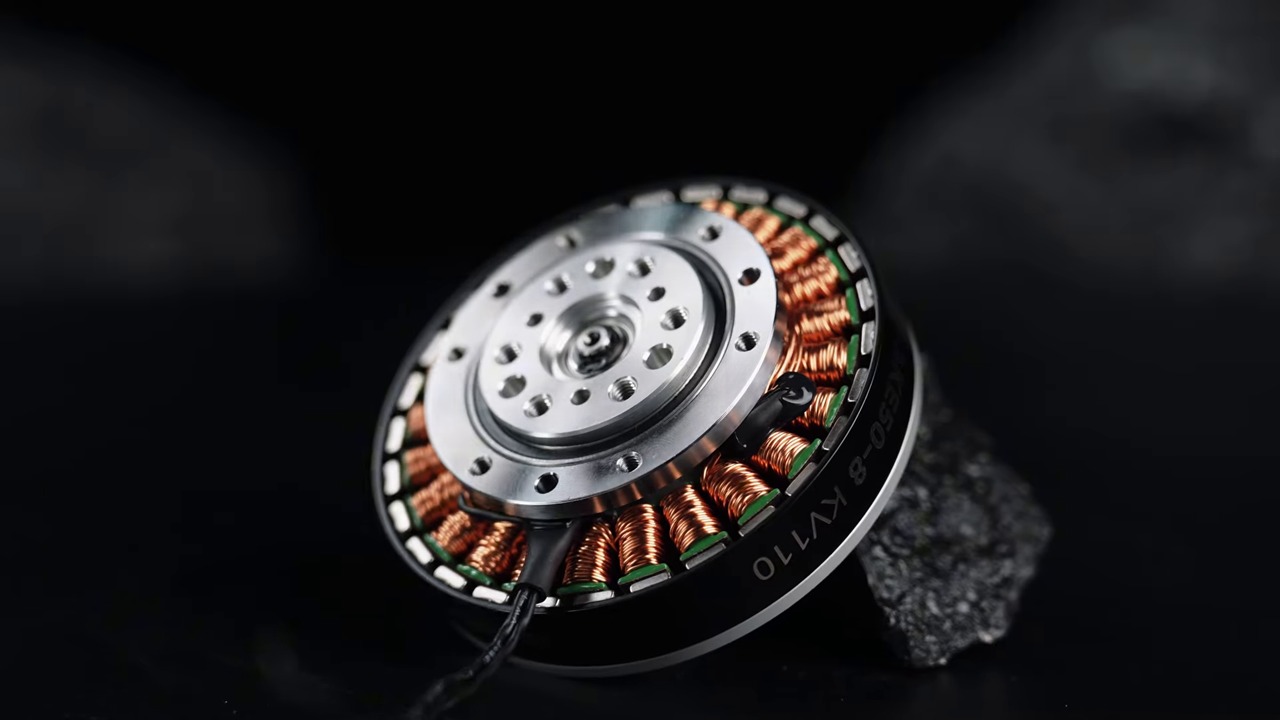

Zemin siyah, ışık tek kaynaklı ve sert, modül dört pozisyondan geçiyor. Önden bakışta bir altyazı bloğu 8:1 indirgeme oranı, 7.5 Nm tepe tork, 2.5 Nm nominal tork ve 320 rpm yüksüz hız yazıyor; dördü de yayımlanan tabloyla tam olarak örtüşüyor. Yan görünüm ölçü iddialarına geçiyor: gövde boyunca 61.2 mm, yüzeyden yüzeye 22.5 mm, terazide 190 g. Yedinci saniye civarındaki makro geçiş bakır sargıda ve laminasyon paketinde duruyor, kapanış kareleri ise gövde duvarında okunabilen AKE50-8 KV110 işaretiyle geri çekiliyor.

Klipte olmayan şey uygulama görüntüsü. Ne bir dış iskelet bacağı var, ne kol, ne yük hücresi, ne de termal koşu. Bu nedenle bu modele bağlanan her uygulama iddiası filmden değil üreticinin ürün sayfasından geliyor ve ikisi aynı tür kanıt olarak okunmamalı: video bir biçim ve işaretleme çekimi, ürün sayfası ise veri.

Orijinal video

Kaynak: CubeMars resmî YouTube kanalı
Video: Meet the New CubeMars AKE50-8 KV110 | Compact QDD Actuator for Robotics

AKE50-8 KV110 kısaca

Bir eklem aktüatöründe kararın büyük bölümünü üç sayı taşır: ne kadar derin olduğu, sürekli olarak ne kadar tork tuttuğu ve dışarıdan bir şey çıkışa bastırdığında çıkıştan ne kadar tork geri geldiği. AKE50-8 KV110’da bunlar 22.5 mm, 2.5 Nm ve 0.09 Nm.

Gövde ve hacim

Ø61.2 × 22.5 mm içinde 190 g; 24 oluk ve 14 kutup çifti üzerine kurulu. Çalışma ortam sıcaklığı -20 ile 50 ℃ arası, yalıtım sınıfı F, dielektrik dayanım 500 V ve yayımlanan gürültü 65 cm’de 65 dB. Eksenel ölçü, bir modülün bir uzvun dışına vidalanmak yerine içine yerleşip yerleşemeyeceğini belirleyen sayı. Temel dinamik yük değeri 1100 N, statik değer 840 N olarak yayımlanıyor: tasarımcının çıkış flanşının taşımak zorunda olduğu konsol yüküne karşı kontrol ettiği ikili, çünkü kompakt bir eklemi genellikle motor torku değil rulman kapasitesi sınırlar.

Tahrik ve boşluk

Rotorun içinde 8:1 planet kademe yer alıyor; boşluk 9 arcmin ile sınırlandırılmış ve rotor ataleti 153.81 g·cm² olarak yayımlanmış. Düşük oran, redüktörü 22.5 mm’lik hacme sığacak kadar küçük tutan şey; aynı zamanda çıkışı motora sıkı biçimde bağlayan şey: aşağıdaki geri tahrik değerinin mekanik ön koşulu.

Elektriksel hacim

24 V nominal, 65 W azami sürekli güç, 3 A nominal akım ve 9 A tepe akım. Nominal hız 2.5 Nm’de 240 rpm, yüksüz hız 320 rpm; tork sabiti 0.104 Nm/A, hız sabiti 110 RPM/V, motor sabiti 0.097 Nm/√W, faz direnci 792 mΩ, faz endüktansı 560 µH.

Yayımlanan eğrideki üç nokta nominal torkun altında değil üstünde yer alıyor: 248 rpm ve 2.97 A’da 2 Nm, 233 rpm ve 3.49 A’da 2.5 Nm, 220 rpm ve 4.08 A’da 3 Nm. Bunlar eğri okumaları, sürekli değerler değil. 2.5 Nm değeri termal sınırlar içinde geçerli ve lansman klibinde bu sınırı test eden hiçbir şey yok.

Sayılar bir eklemde ne anlatıyor

39.5 Nm/kg bir tepe değerdir

Tepe torkun modül kütlesine bölünmesi 39.5 Nm/kg veriyor; CubeMars’ın kendi öne çıkan değerler bloğuna koyduğu sayı bu. Çıplak modül üzerinden ölçülmüş: braket yok, kablo yönetimi yok, dış yapı yok. Bu haliyle aynı sınıftaki modüller arasında adil bir karşılaştırma; nominal değer olarak kullanıldığında ise üç kat abartıyor, çünkü AKE50-8 KV110’un nominal torku 2.5 Nm.

0.09 Nm geri tahrik ve ne kazandırdığı

Geri tahrik torku, çıkışı başka bir şey hareket ettirdiğinde hissedilen dirençtir. 0.09 Nm ile AKE50-8 KV110 neredeyse saydam: dış yük çıkışı itebilir ve motor bunu hisseder. Bir dış iskelet aktüatörünün ihtiyaç duyduğu özellik budur, çünkü kontrol çevrimi taşıyıcının hareketini algılamak ve ona karşı koymak yerine boyun eğmek zorundadır. Yüksek oranlı bir servo eklem tersine kurulur: dişli kademe tasarımı gereği dış harekete karşı konumu korur; bu bir konumlandırma ekseninde avantaj, uyumlu kalması gereken bir eklemde ise dezavantajdır. 8:1 oranı, 9 arcmin boşluk ve 0.09 Nm değeri tek bir ödünleşmeye dair üç ifadedir.

Kompakt bir QDD aktüatör nereye oturur

Dış iskelet ve giyilebilir eklemler

Diz ya da ayak bileği destek eklemi, tork sorunundan önce paketleme sorunu yaşar: modül uzva yaslanır, bir ortez ya da giysi altında kalır ve eksenel derinliğin her milimetresi mekanizmayı bedenden uzaklaştırır. 22.5 mm ve 190 g bu paketlemeyi mümkün kılan sayılar; 0.09 Nm geri tahrik ise taşıyıcı kendi gücüyle hareket ettiğinde cihazın fren gibi hissettirmemesini sağlayan şey. 7.5 Nm tepe tork ve 1100 N dinamik yük değeri bu modülü destek ve yönlendirme sınıfına yerleştiriyor; aynı ailede 170 Nm tepe tork ve 1400 g ile daha büyük olan AKE90-8, bir bedeni taşımak zorunda olan eklemler için uygun model.

Hafif robotik kollar ve insansı eklemler

Küçük bir işbirlikçi kolda 9 arcmin boşluk ve 240 rpm nominal hız, yükün tek haneli kilogramlarla ölçüldüğü ve eksenin elle yönlendirme için geri döndürülebilir olması gereken bilek ve dirsek eksenlerine uyuyor. Aynı akıl yürütme, paketleme bütçesini motorun değil kabuğun belirlediği insansı üst gövde eklemlerine de taşınıyor. Omuz ya da kalça ekseni için tork bütçesi başka bir büyüklük mertebesinde ve AKE50-8 KV110 bu iş için ailenin yanlış ucunda duruyor.

Ürün ayrıntıları

Tüm değerler CubeMars’ın AKE50-8 KV110 ürün sayfasında yayımladığı gibidir. Tork yoğunluğu, tepe torkun modül kütlesine bölümüdür. Nominal tork termal sınırlar içinde geçerlidir; tepe tork kısa süreli bir değerdir, mekanik bir sınır değildir.

AKE serisinin içinde

ToBMS’te üç AKE modeli belgelenmiş durumda; üçü de 24 V ve üçü de aynı düşük oranlı planet düzeni üzerine kurulu. Aralarındaki fark, tork bütçesinin nerede bittiği.

Her model için CubeMars tarafından yayımlanan spesifikasyonlar. AKE40-6 ve AKE50-8 birlikte piyasaya sürüldü; 24 V beslemeyi ve alçak profilli düzeni paylaşıyorlar, üçü arasında 22.5 mm eksenel derinliğe sahip tek model ise AKE50-8 KV110.

AKE40-6, AKE50-8 KV110’dan 50 g daha hafif ve 2 mm daha sığ; bunun karşılığında 2 Nm tepe torktan feragat ediyor. AKE60-8 tepe torku 12.5 Nm’ye ikiye katlıyor ve 70 g ekliyor, ancak 25 mm derinliğe çıkıyor. Bu nedenle 50-8 ailedeki yerini koruyor: 40-6 ile aynı derinlik sınıfı, 60-8’in yük kapasitesinin üçte ikisi.

ToBMS’te inceleme

AKE50-8 KV110, CubeMars serisinin geri kalanıyla birlikte Yarı Doğrudan Tahrik Aktüatörleri altında yer alıyor. Düşük oranın arkasındaki gerekçeyi Yarı Doğrudan Tahrik Aktüatörleri: 8:1 Oranın Sağladığı geri döndürülebilirliğin tork cinsinden maliyetini ortaya koyuyor; aynı ailenin ağır ucundan görünümünü Dış iskelet aktüatörleri: 260 g'dan 1.4 kg'a üç CubeMars QDD modülü kütle ekseninde kapsıyor. Önceki lansman filmi CubeMars AKE Serisi Yarı Doğrudan Tahrik Motorları: Kompakt Robot Eklemleri başlığında ele alınıyor. Modeller Seçim bölümünde filtrelenebilir veya Ürün Karşılaştırma bölümünde karşı karşıya konabilir.

CubeMars hakkında

CubeMars, fırçasız motorlar ve robotik güç modülleri tasarlayıp üretiyor; ürün hatları gövdesiz tork motorlarını, entegre robotik aktüatörleri, gimbal motorlarını ve su altı iticilerini kapsıyor. AKE yarı doğrudan tahrik serisi, dış iskelet ve hafif eklem işleri için alçak profilli hat ve AKE50-8 KV110 bu hattın kompakt ucundaki en yeni üyesi.

Sık sorulan sorular

AKE50-8 KV110’un tepe torku nedir?

Nominal 2.5 Nm’ye karşılık 7.5 Nm tepe tork; 24 V beslemede 9 A tepe ve 3 A nominal akım. Tepe değer, ivmelenme ve bozucu etki bastırma için kısa süreli bir değerdir, sürekli bir sınıf değil.

AKE50-8 KV110 neden yalnızca 8:1 indirgeme kullanıyor?

Çünkü oran, motorun dış dünyanın ne kadarını hissedebileceğini belirler. 8:1 planet kademe boşluğu 9 arcmin, geri tahrik torkunu 0.09 Nm düzeyinde tutuyor; böylece dış yük çıkışı hareket ettirebiliyor ve motorda ölçülebiliyor: uyumlu kontrolün mekanik temeli. Daha yüksek bir oran tork kazandırır, bu saydamlığı kaybettirirdi.

AKE50-8 KV110 hangi beslemeyi ve termal hacmi gerektiriyor?

65 W azami sürekli güçle 24 V nominal. Nominal ortam -20 ile 50 ℃ arası, yalıtım F sınıfı ve gürültü gövdeden 65 cm uzakta ölçülen 65 dB olarak yayımlanıyor. Nominal tork yalnızca bu termal sınırlar içinde geçerli.

AKE50-8 KV110 sürücü ve enkoder içeren eksiksiz bir eklem mi?

Üreticinin karşılaştırma tablosunda AKE modelleri entegre sürücü kartı olmadan listeleniyor; yani modül, harici sürücü elektroniği bekleyen bir motor-redüktör birimi. 22.5 mm derinliğin elde edilme biçiminin bir parçası da bu: denetleyici eklem hacminin dışında kalıyor.

Sonuç

On altı saniyelik bir lansman filmi bir eklem tasarımını kanıtlayamaz ve bu film bunu denemiyor: stüdyo ışığı altında dönen 190 g’lık bir modülü ve ekranda dört sayıyı gösteriyor, ekrandaki her sayı da yayımlanan tabloyla örtüşüyor. Tablonun eklediği şey, AKE50-8 KV110’un belirli bir eklemde kullanılabilir olup olmadığını belirleyen kısım: 22.5 mm’lik hacim içinde 2.5 Nm nominal ve 7.5 Nm tepe tork, 9 arcmin boşluk ve çıkışı dışarıdan okunabilir tutan 0.09 Nm geri tahrik. Bir diz ya da ayak bileği destek eklemi, küçük bir işbirlikçi koldaki bilek ekseni ya da paketleme bütçesini kabuğun belirlediği bir insansı üst gövde eklemi için önce kontrol edilmesi gereken dört sayı bunlar.
