أضافت CubeMars عضوًا رابعًا إلى عائلة AKE للتشغيل شبه المباشر في منتصف أكتوبر 2026، ويستمر مقطع الإطلاق ست عشرة ثانية: وحدة واحدة على خلفية سوداء، وأربع بطاقات شرح، دون تعليق صوتي. والموديل AKE50-8 KV110 هو موضوع المقطع — مشغّل بوزن 190 g وقياس Ø61.2 × 22.5 mm، بعزم اسمي 2.5 Nm وعزم ذروة 7.5 Nm، مع مرحلة كوكبية بنسبة 8:1 مطوية داخل هيكل لا يكاد يتجاوز عمقه حزمة العضو الثابت التي يحتويها.
ست عشرة ثانية مدة قصيرة جدًا لتقرير تقني، لذا يعتمد هذا المقال على مصدر ثانٍ إلى جانب الفيلم: جدول المواصفات الذي تنشره CubeMars لهذا الموديل. وحيثما يختلف المقطع عن الجدول المنشور، يُعتمد الجدول مرجعًا صحيحًا — وحيثما يصمت المقطع، وهو ما يغطي معظم الأرقام المهمة، لا تظهر هنا سوى القيم المنشورة.
ما يعرضه الفيديو

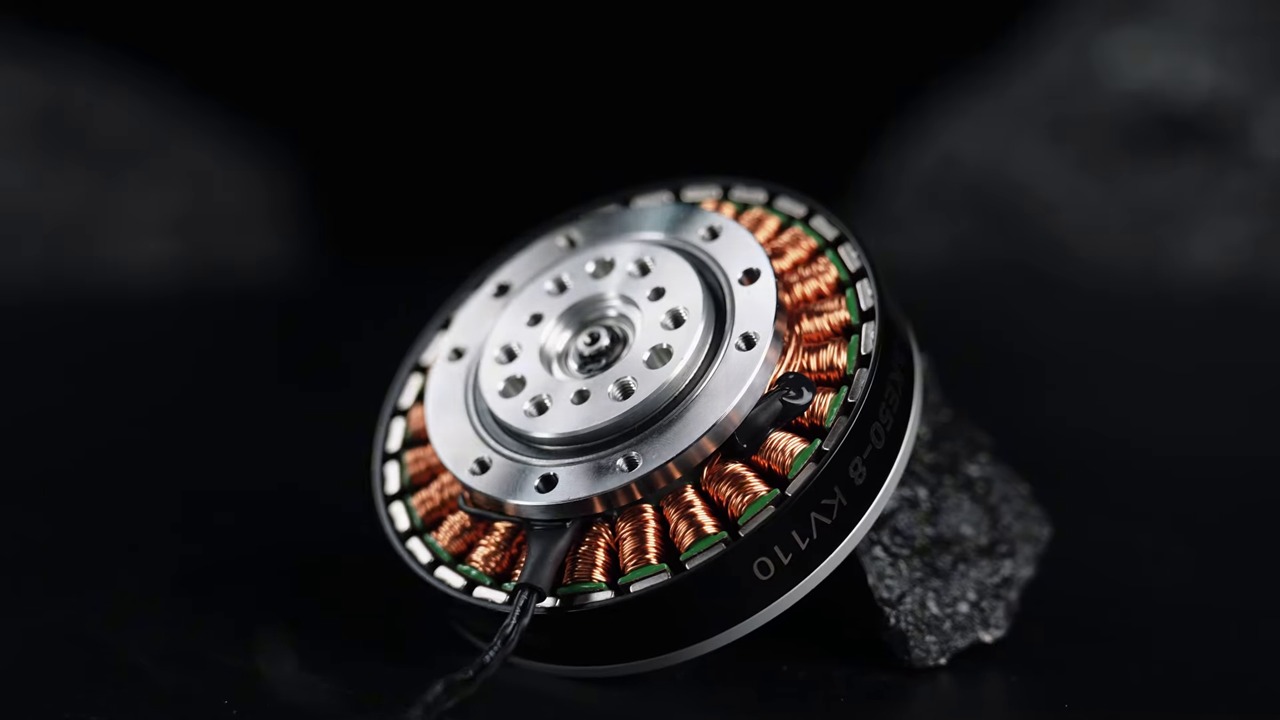

الخلفية سوداء، والإضاءة من مصدر واحد وقاسية، والوحدة تدور عبر أربع وضعيات. وفي الواجهة الأمامية تعرض بطاقة شرح نسبة تخفيض 8:1، وعزم ذروة 7.5 Nm، وعزم اسمي 2.5 Nm، وسرعة 320 rpm دون حمل — وجميعها تطابق الجدول المنشور تمامًا. ويستبدل المنظر الجانبي هذه ببيانات الأبعاد: 61.2 mm عبر الهيكل، و22.5 mm من الوجه إلى الوجه، و190 g على الميزان. وتتوقف لقطة مقرّبة عند علامة الثانية السابعة على اللفّ النحاسي وحزمة الرقائق، وتتراجع الإطارات الختامية لتظهر علامة AKE50-8 KV110 مقروءة على جدار الهيكل.
ما لا يحتويه المقطع هو لقطات تطبيقية. لا توجد ساق هيكل خارجي، ولا ذراع، ولا خلية حمل، ولا اختبار حراري. ولهذا فإن كل ادعاء تطبيقي مرتبط بهذا الموديل يأتي من صفحة المنتج لدى المصنّع لا من الفيلم، ولا ينبغي قراءة الاثنين على أنهما من النوع نفسه من الإثبات: الفيديو لقطة شكل وعلامة، وصفحة المنتج هي البيانات.
الفيديو الأصلي
المصدر: قناة CubeMars الرسمية على YouTube
الفيديو: Meet the New CubeMars AKE50-8 KV110 | Compact QDD Actuator for Robotics
AKE50-8 KV110 في لمحة
ثلاثة أرقام تحمل معظم القرار في مشغّل مفصل: كم يبلغ عمقه، وكم عزمًا يحمله باستمرار، وكم عزمًا يعود عبر الخرج عندما يدفعه شيء خارجي. وفي AKE50-8 KV110 تُقرأ هذه الأرقام 22.5 mm و2.5 Nm و0.09 Nm.
الهيكل والحجم الخارجي
190 g في Ø61.2 × 22.5 mm، مبني على 24 خانة و14 زوج أقطاب. المحيط التشغيلي من -20 إلى 50 ℃، ودرجة العزل F، وجهد العزل 500 V، والضوضاء المنشورة 65 dB على مسافة 65 cm. والرقم المحوري هو ما يحدد إمكان وضع وحدة داخل طرف بدل تثبيتها على سطحه الخارجي. وتُعلن قدرة الحمل الديناميكي الأساسية 1100 N والساكنة 840 N — وهما الرقمان اللذان يتحقق منهما المصمم مقابل حمل الكابولي الذي يجب أن تحمله شفة الخرج، لأن سعة المحمل، لا عزم المحرك، هي ما يحد عادة من المفصل المدمج.
مجموعة النقل والارتداد
توجد مرحلة كوكبية بنسبة 8:1 داخل الدوّار، مع ارتداد محصور عند 9 arcmin وعزم قصور ذاتي للدوار منشور 153.81 g·cm². النسبة المنخفضة هي ما يبقي صندوق التروس صغيرًا بما يكفي لهيكل بعمق 22.5 mm، وهي أيضًا ما يبقي الخرج مرتبطًا ارتباطًا وثيقًا بالمحرك — الشرط الميكانيكي لرقم التدوير العكسي أدناه.
الحدود الكهربائية
24 V اسمي، و65 W قدرة قصوى مستمرة، وتيار اسمي 3 A وتيار ذروة 9 A. السرعة الاسمية 240 rpm عند 2.5 Nm وسرعة دون حمل 320 rpm؛ وثابت العزم 0.104 Nm/A، وثابت السرعة 110 RPM/V، وثابت المحرك 0.097 Nm/√W، ومقاومة الطور 792 mΩ، وحثّ الطور 560 µH.
ثلاث نقاط في المنحنى المنشور تقع فوق العزم الاسمي: 2 Nm عند 248 rpm و2.97 A، و2.5 Nm عند 233 rpm و3.49 A، و3 Nm عند 220 rpm و4.08 A. هذه قراءات منحنى، لا قيم مستمرة. ويبقى تصنيف 2.5 Nm ضمن الحدود الحرارية، ولا شيء في مقطع الإطلاق يختبر هذا الحد.
ماذا تعني الأرقام داخل المفصل
39.5 Nm/kg رقم ذروة
عزم الذروة مقسومًا على كتلة الوحدة يعطي 39.5 Nm/kg، وهو الرقم الذي تضعه CubeMars في بطاقة الإبراز الخاصة بها. وقد قيس على الوحدة المجردة: دون حوامل، ودون إدارة كابلات، ودون هيكل خارجي. وبهذا الاستخدام يكون مقارنة عادلة بين وحدات من الفئة نفسها؛ أما استخدامه كرقم اسمي فيبالغ بمعامل ثلاثة، لأن العزم الاسمي في AKE50-8 KV110 هو 2.5 Nm.
0.09 Nm من التدوير العكسي، وما يوفره
عزم التدوير العكسي هو المقاومة التي تُحسّ عندما يحرّك شيء آخر الخرج. وعند 0.09 Nm يكون AKE50-8 KV110 قريبًا من الشفافية: يمكن لحمل خارجي أن يدفع الخرج ويشعر به المحرك. وهذه هي الخاصية التي يحتاجها مشغّل الهيكل الخارجي، لأن حلقة التحكم يجب أن تستشعر حركة المستخدم وتتنازل لها بدل مقاومتها. ويُبنى مفصل سيرفو عالي النسبة بالعكس — إذ تحافظ مرحلة التروس على الوضع ضد الحركة الخارجية بحكم التصميم، وهو ميزة في محور تحديد الموضع وعبء في مفصل يجب أن يبقى مطاوعًا. والنسبة 8:1، والارتداد 9 arcmin، ورقم 0.09 Nm هي ثلاث عبارات عن مقايضة واحدة.
أين يندرج مشغّل QDD المدمج
مفاصل الهياكل الخارجية والأجهزة القابلة للارتداء
يواجه مفصل مساعدة الركبة أو الكاحل مشكلة تغليف قبل أن يواجه مشكلة عزم: الوحدة توضع ملاصقة لطرف، تحت دعامة أو تحت الملابس، وكل مليمتر من العمق المحوري يدفع الآلية بعيدًا عن الجسم. و22.5 mm و190 g هما الرقمان اللذان يجعلان هذا التغليف ممكنًا، و0.09 Nm من التدوير العكسي هو ما يمنع الجهاز من أن يُحسّ كمكبح عندما يتحرك مرتديه بقوته الذاتية. ويضع عزم الذروة 7.5 Nm وقدرة الحمل الديناميكي 1100 N هذه الوحدة في فئة المساعدة والتوجيه؛ أما AKE90-8 الأكبر، بعزم ذروة 170 Nm و1400 g في العائلة نفسها، فهو الموديل للمفاصل التي يجب أن تحمل جسمًا.
أذرع روبوتية خفيفة ومفاصل الروبوتات البشرية
في ذراع تعاونية صغيرة، يناسب ارتداد 9 arcmin وسرعة اسمية 240 rpm محوري المعصم والمرفق حيث يُقاس الحمل بالكيلوغرامات الأحادية الرقمية ويجب أن يكون المحور قابلًا للتدوير العكسي من أجل القيادة اليدوية. وينطبق المنطق نفسه على مفاصل الجزء العلوي في الروبوت البشري، حيث تُحدَّد ميزانية التغليف بالغلاف لا بالمحرك. أما محور الكتف أو الورك فميزانية العزم فيه من رتبة مختلفة، ويقع AKE50-8 KV110 في الطرف غير المناسب من العائلة لهذا العمل.
تفاصيل المنتج
| المواصفة | التفاصيل |
|---|---|
| المُصنّع | CubeMars |
| النوع | مشغّل تشغيل شبه مباشر، كوكبي بنسبة 8:1 |
| الجهد الاسمي | 24 V |
| القدرة القصوى المستمرة | 65 W |
| العزم الاسمي | 2.5 Nm |
| عزم الذروة | 7.5 Nm |
| التيار الاسمي | 3 A |
| تيار الذروة | 9 A |
| السرعة الاسمية | 240 rpm |
| السرعة دون حمل | 320 rpm |
| نسبة التخفيض | 8:1 |
| الارتداد | 9 arcmin |
| عزم التدوير العكسي | 0.09 Nm |
| كثافة العزم القصوى | 39.5 Nm/kg |
| ثابت العزم | 0.104 Nm/A |
| ثابت السرعة | 110 RPM/V |
| ثابت المحرك | 0.097 Nm/√W |
| مقاومة الطور | 792 mΩ |
| حثّ الطور | 560 µH |
| ثابت القوة الدافعة العكسية | 7 V/kRPM |
| عزم القصور الذاتي للدوار | 153.81 g·cm² |
| أزواج الأقطاب | 14 |
| الخانات | 24 |
| الوزن | 190 g |
| الأبعاد | Ø61.2 × 22.5 mm |
| قدرة الحمل الديناميكي | 1100 N |
| قدرة الحمل الساكن | 840 N |
| الضوضاء | 65 dB على 65 cm |
| المحيط التشغيلي | -20 إلى 50 ℃ |
| درجة العزل | F |
جميع الأرقام كما هي منشورة على صفحة منتج CubeMars للموديل AKE50-8 KV110. كثافة العزم هي عزم الذروة مقسومًا على كتلة الوحدة. العزم الاسمي يبقى ضمن الحدود الحرارية؛ وعزم الذروة قيمة قصيرة المدة، وليس حدًا ميكانيكيًا.
داخل سلسلة AKE
ثلاثة موديلات AKE موثقة على ToBMS، جميعها على 24 V ومبنية على التخطيط الكوكبي المنخفض النسبة نفسه. والفرق بينها هو أين تتوقف ميزانية العزم.
| الموديل | التغذية | العزم الاسمي | عزم الذروة | النسبة | الكتلة | الحجم الخارجي |
|---|---|---|---|---|---|---|
| CubeMars AKE40-6 KV90 مشغّل تشغيل شبه مباشر | 24 V | 1.8 Nm | 5.5 Nm | 6:1 | 140 g | Ø51 × 24.5 mm |
| CubeMars AKE50-8 KV110 مشغّل تشغيل شبه مباشر | 24 V | 2.5 Nm | 7.5 Nm | 8:1 | 190 g | Ø61.2 × 22.5 mm |
| CubeMars AKE60-8 KV80 مشغّل تشغيل شبه مباشر | 24 V | 5 Nm | 12.5 Nm | 8:1 | 260 g | Ø69 × 25 mm |
المواصفات كما تنشرها CubeMars لكل موديل. صدر AKE40-6 وAKE50-8 معًا ويتشاركان تغذية 24 V وتخطيطًا منخفض العمق؛ وAKE50-8 KV110 هو الوحيد بين الثلاثة بعمق محوري 22.5 mm.
AKE40-6 أخف بمقدار 50 g وأقل عمقًا بمقدار 2 mm من AKE50-8 KV110، ويتنازل عن 2 Nm من عزم الذروة مقابل هذا. ويضاعف AKE60-8 عزم الذروة إلى 12.5 Nm ويضيف 70 g، لكن عمقه يزيد إلى 25 mm. لذا يقع 50-8 حيث هو في العائلة: فئة العمق نفسها التي في 40-6، وثلثا حمل 60-8.
استكشاف على ToBMS
يُصنَّف AKE50-8 KV110 تحت مشغلات QDD إلى جانب بقية مجموعة CubeMars. ولمنطق النسبة المنخفضة، يوضح مشغّلات التشغيل شبه المباشر: ما الذي توفّره نسبة 8:1 كلفة قابلية التدوير العكسي بالعزم؛ وللأسرة نفسها من الطرف الأثقل، يغطي مشغّلات الهيكل الخارجي: ثلاثة مشغّلات CubeMars QDD من 260 g إلى 1.4 kg النطاق عبر الكتلة. ويُغطّى فيلم الإطلاق السابق في محركات CubeMars AKE للتشغيل شبه المباشر للمفاصل الروبوتية المدمجة. ويمكن تصفية الموديلات في الاختيار أو وضعها وجهًا لوجه في مقارنة المنتجات.
عن CubeMars
CubeMars تصمم وتصنع محركات عديمة الفرش ووحدات قدرة روبوتية، بخطوط تشمل محركات عزم عديمة الإطار، ومشغّلات روبوتية مدمجة، ومحركات حوامل، ودافعات تحت الماء. وسلسلة AKE للتشغيل شبه المباشر هي خطها منخفض العمق لأعمال الهياكل الخارجية والمفاصل الخفيفة، وAKE50-8 KV110 هو أحدث عضو فيها عند الطرف المدمج.
الأسئلة الشائعة
ما عزم الذروة في AKE50-8 KV110؟
7.5 Nm ذروة مقابل 2.5 Nm اسمي، على تغذية 24 V تسحب 9 A ذروة و3 A اسمي. ورقم الذروة قيمة قصيرة المدة للتسارع ورفض الاضطراب، وليس تصنيفًا مستمرًا.
لماذا يستخدم AKE50-8 KV110 تخفيضًا بنسبة 8:1 فقط؟
لأن النسبة تحدد كم من العالم الخارجي يستطيع المحرك أن يشعر به. تحافظ مرحلة كوكبية بنسبة 8:1 على ارتداد 9 arcmin وعزم تدوير عكسي 0.09 Nm، فيمكن لحمل خارجي أن يحرك الخرج ويُقاس عند المحرك — الأساس الميكانيكي للتحكم المطاوع. والنسبة الأعلى تشتري عزمًا وتفقد هذه الشفافية.
ما التغذية والحدود الحرارية التي يحتاجها AKE50-8 KV110؟
24 V اسمي مع 65 W قدرة قصوى مستمرة. المحيط الاسمي من -20 إلى 50 ℃، والعزل من الدرجة F، والضوضاء منشورة عند 65 dB مقيسة على 65 cm من الهيكل. ولا يصمد العزم الاسمي إلا داخل هذه الحدود الحرارية.
هل AKE50-8 KV110 مفصل كامل مع مشغّل ومشفّر؟
في جدول المقارنة لدى المصنّع تُدرج موديلات AKE دون لوحة مشغّل مدمجة، لذا فالوحدة عبارة عن محرك مع مخفّض تتوقع إلكترونيات تشغيل خارجية. وهذا جزء من كيفية تحقيق عمق 22.5 mm: وحدة التحكم تقع خارج حجم المفصل.
الخلاصة
لا يمكن لفيلم إطلاق مدته ست عشرة ثانية أن يثبت تصميم مفصل، وهذا الفيلم لا يحاول: يعرض وحدة بوزن 190 g تدور تحت إضاءة استوديو مع أربعة أرقام على الشاشة، وكل رقم على الشاشة يطابق الجدول المنشور. وما يضيفه الجدول هو الجزء الذي يقرر صلاحية AKE50-8 KV110 في مفصل معين — 2.5 Nm اسمي و7.5 Nm ذروة داخل حجم بعمق 22.5 mm، و9 arcmin من الارتداد، و0.09 Nm من التدوير العكسي يبقي الخرج قابلًا للقراءة من الخارج. ولمفصل مساعدة الركبة أو الكاحل، أو محور معصم في ذراع تعاونية صغيرة، أو مفصل للجزء العلوي في روبوت بشري حيث يحدد الغلاف ميزانية التغليف، فهذه هي الأرقام الأربعة الجديرة بالفحص أولًا.
