Motor de par inrunner sin carcasa CubeMars RI80 V2.0 KV75
Motores par sin carcasa

Motor de par inrunner sin carcasa CubeMars RI80 V2.0 KV75

CubeMars
China

El CubeMars RI80 V2.0 KV75 sube hasta 4.1 Nm de par de pico y 1.45 Nm nominales con 172 W de potencia nominal. El inrunner sin carcasa de 85 mm y 411 g acepta entrada de 24-48 V y encaja en robots humanoides, exoesqueletos, cuadrúpedos y módulos articulares pesados.

Aplicaciones
Robot humanoideExoesqueletoRobot cuadrúpedoRobot de rehabilitaciónMódulo articularBrazo de cobotRobot con ruedasAGV
Sitio web del fabricante
Comprar en tiendas oficiales

Especificaciones

Tensión nominal (V)24/36/48
Potencia nominal (W)172
Par nominal (Nm)1.45
Corriente nominal (A)9.4
Velocidad nominal (rpm)1135/1785/2430
Par máximo (Nm)4.1
Corriente máxima (A)27.6
Velocidad sin carga (rpm)1480/2220/2960
Peso (g)411
Diámetro (mm)85
Longitud (mm)27
Pares de polos8
KV (rpm/V)75
Resistencia entre fases (mΩ)330
Inductancia entre fases (μH)510
Ke (V/krpm)15.5
Modo de accionamientoFOC

※ Las especificaciones indicadas son valores de referencia. Las especificaciones más recientes deben confirmarse con el fabricante.

Descripción

FAQ

Al pulsar «Sitio web del fabricante» se accede a la página oficial del producto de la marca, donde es posible comprar en línea o contactar directamente con el equipo de ventas.
Un motor sin carcasa se suministra con el estátor y el rótor por separado, sin alojamiento ni rodamientos, por lo que se integra directamente en la articulación o el conjunto. Este modelo tiene 85 mm de diámetro y se instala a presión o se encola en la estructura, lo que mantiene el conjunto más pequeño y rígido que un motor con carcasa.
Entrega hasta 4.1 N·m de par de pico con un par nominal de 1.45 N·m y un KV de 75 rpm/V. La tensión nominal es de 24/36/48 V. Conviene comparar estos valores con las cargas continuas y transitorias de la articulación antes de la selección.

Consulta sobre el producto

Más de CubeMars

Ver fabricante →
Motor de par inrunner sin carcasa CubeMars RI80 V2.0 KV75 Motores par sin carcasa

Motor de par inrunner sin carcasa CubeMars RI80 V2.0 KV75

El CubeMars RI80 V2.0 KV75 sube hasta 4.1 Nm de par de pico y 1.45 Nm nominales con 172 W de potencia nominal. El inrunner sin carcasa de 85 mm y 411 g acepta entrada de 24-48 V y encaja en robots humanoides, exoesqueletos, cuadrúpedos y módulos articulares pesados.

Tensión nominal (V) 24/36/48Potencia nominal (W) 172Par nominal (Nm) 1.45Corriente nominal (A) 9.4Velocidad nominal (rpm) 1135/1785/2430
Detalles
Actuador robótico CubeMars AK45-10 V3.0 KV75 Actuadores robóticos

Actuador robótico CubeMars AK45-10 V3.0 KV75

El actuador CubeMars AK45-10 V3.0 entrega 7 Nm de par de pico y 2.5 Nm nominales mediante un reductor 10:1, con 262 g y 53 mm de diámetro. Con 39 W nominales a 24 V, se adapta a articulaciones compactas de robot y exoesqueletos de rehabilitación.

Tensión nominal (V) 24Potencia nominal (W) 39Par nominal (Nm) 2.5Corriente nominal (A) 1.9Velocidad nominal (rpm) 120
Detalles
Motor de gimbal CubeMars GL30 KV290 Motores de gimbal

Motor de gimbal CubeMars GL30 KV290

El GL30 KV290 es un motor de gimbal ultraligero de 41 g con 0.28 Nm de par de pico en un bastidor de 34.5 mm. Pensado para sistemas de 12 V, aporta una estabilización de accionamiento directo precisa a gimbals de cámara compactos.

Tensión nominal (V) 12Potencia nominal (W) 16Par nominal (Nm) 0.08Corriente nominal (A) 2.13Velocidad nominal (rpm) 1990
Detalles
Motor de par inrunner sin carcasa CubeMars RI50 KV100 Motores par sin carcasa

Motor de par inrunner sin carcasa CubeMars RI50 KV100

El RI50 KV100 es un motor de par inrunner sin carcasa concebido para sistemas de 24-48 V. En un conjunto de 54 mm y 181 g produce 1.67 Nm de par de pico y 0.58 Nm nominales con 66 W de potencia nominal, y sirve a robots cuadrúpedos, exoesqueletos, AGV y articulaciones de brazos robóticos.

Tensión nominal (V) 24/36/48Potencia nominal (W) 66Par nominal (Nm) 0.58Corriente nominal (A) 4.8Velocidad nominal (rpm) 1090/1860/2600
Detalles
Actuador robótico CubeMars AK70-9 V3.0 KV60 Actuadores robóticos

Actuador robótico CubeMars AK70-9 V3.0 KV60

El CubeMars AK70-9 V3.0 ofrece 29.2 Nm de par de pico y 8.5 Nm nominales mediante un reductor 9:1 con 231 W de potencia nominal a 48 V. La carcasa de 89 mm y 540 g integra doble encoder para piernas de humanoides, exoesqueletos y articulaciones de brazo.

Tensión nominal (V) 48Potencia nominal (W) 231Par nominal (Nm) 8.5Corriente nominal (A) 6.25Velocidad nominal (rpm) 260
Detalles
Motor de par sin carcasa CubeMars RO80 KV105 Standard Motores par sin carcasa

Motor de par sin carcasa CubeMars RO80 KV105 Standard

El motor sin carcasa CubeMars RO80 KV105 Standard entrega 4 Nm de par de pico y 1.3 Nm nominales con 490 W de potencia nominal. La unidad de 93 mm y 352 g funciona a 48 V y proporciona accionamiento directo de par elevado para robots con patas y módulos articulares de grado industrial.

Tensión nominal (V) 48Potencia nominal (W) 490Par nominal (Nm) 1.3Corriente nominal (A) 15Velocidad nominal (rpm) 3600
Detalles
Motor de gimbal CubeMars GL60 II KV28 Motores de gimbal

Motor de gimbal CubeMars GL60 II KV28

El motor de gimbal CubeMars GL60 II KV28 ofrece 1.5 Nm de par de pico y 0.6 Nm nominales con solo 276 g. El diseño de bajo par de dentado y el estátor 24N28P proporcionan una estabilización de cámara suave y estable para sistemas de gimbal de gama alta.

Tensión nominal (V) 24Par nominal (Nm) 0.6Corriente nominal (A) 1.54Velocidad nominal (rpm) 319Par máximo (Nm) 1.5
Detalles
Motor de gimbal CubeMars GL40 KV70 Motores de gimbal

Motor de gimbal CubeMars GL40 KV70

El motor de gimbal GL40 KV70 entrega 0.5 Nm de par de pico y 0.25 Nm nominales en un cuerpo de accionamiento directo de 107 g y 46.5 mm. El bajo par de dentado y el control suave se adaptan a estabilizadores de cámara de mano y montados en drones.

Tensión nominal (V) 16Potencia nominal (W) 12Par nominal (Nm) 0.25Corriente nominal (A) 1.62Velocidad nominal (rpm) 430
Detalles
Propulsor submarino CubeMars DW20 Propulsores submarinos

Propulsor submarino CubeMars DW20

El propulsor submarino DW20 entrega 20 kgf de empuje a partir de 910 W de potencia nominal a 48 V. La construcción sellada de 152 mm y 1.63 kg se orienta a plataformas ROV pesadas y tareas de manipulación submarina.

Tensión nominal (V) 48Potencia nominal (W) 910Peso (g) 1630Diámetro (mm) 152Longitud (mm) 182
Detalles
Motor de gimbal CubeMars GL60 KV25 Motores de gimbal

Motor de gimbal CubeMars GL60 KV25

El motor de gimbal CubeMars GL60 produce 1.75 Nm de par de pico y 0.6 Nm nominales con 230 g. El diseño de accionamiento directo de 69 mm, con bajo par de dentado, admite cargas útiles de cámara mayores en sistemas de gimbal profesionales.

Tensión nominal (V) 24Potencia nominal (W) 20Par nominal (Nm) 0.6Corriente nominal (A) 1.35Velocidad nominal (rpm) 310
Detalles
Motor de par inrunner sin carcasa CubeMars RI60 KV120 Motores par sin carcasa

Motor de par inrunner sin carcasa CubeMars RI60 KV120

El inrunner sin carcasa CubeMars RI60 KV120 entrega 1.63 Nm de par de pico y 0.57 Nm nominales con 85 W de potencia nominal. El rótor de 60 mm funciona a 24-48 V y pesa solo 156 g, lo que lo hace muy adecuado para articulaciones de humanoides, tracción con ruedas y brazos colaborativos.

Tensión nominal (V) 24/36/48Potencia nominal (W) 85Par nominal (Nm) 0.57Corriente nominal (A) 5.6Velocidad nominal (rpm) 1440/2320/3190
Detalles
Propulsor submarino CubeMars DW25 Propulsores submarinos

Propulsor submarino CubeMars DW25

El CubeMars DW25 es el propulsor destacado de la serie DW, con 25 kgf de empuje y 1315 W de potencia nominal a 48 V. La unidad de 1.79 kg proporciona una propulsión potente y fiable para ROV grandes y vehículos submarinos pesados.

Tensión nominal (V) 48Potencia nominal (W) 1315Peso (g) 1790Diámetro (mm) 152Longitud (mm) 191
Detalles

Artículos relacionados

Todos los artículos →
Qué buscar en un motor BLDC para un brazo de robot colaborativo

Qué buscar en un motor BLDC para un brazo de robot colaborativo

Motores BLDC para un brazo de robot colaborativo: limitación de fuerza, guiado m···

Leer más →
Motores BLDC para robot con ruedas: accionamiento, servicio y reducción

Motores BLDC para robot con ruedas: accionamiento, servicio y reducción

Motores BLDC para robot con ruedas: conjuntos sin carcasa frente a actuadores co···

Leer más →
Motores BLDC para exoesqueleto: motor de par sin carcasa frente a actuador integrado

Motores BLDC para exoesqueleto: motor de par sin carcasa frente a actuador integrado

Motor de par sin carcasa o actuador sellado: cómo elegir para una articulación d···

Leer más →
Motores de par sin carcasa: 12 modelos comparados, de la entrada al alto rendimiento

Motores de par sin carcasa: 12 modelos comparados, de la entrada al alto rendimiento

Doce motores de par sin carcasa de 20 g a 710 g comparados en tres niveles de re···

Leer más →

Vídeos relacionados

Todos los vídeos →
Motores de par sin carcasa CubeMars series RI y RO: diseños de rotor interno y rotor externo para articulaciones robóticas 00:46

Motores de par sin carcasa CubeMars series RI y RO: diseños de rotor interno y rotor externo para articulaciones robóticas

CubeMars desarrolla sus motores de par sin carcasa en dos arquitecturas de rotor···

Ver →

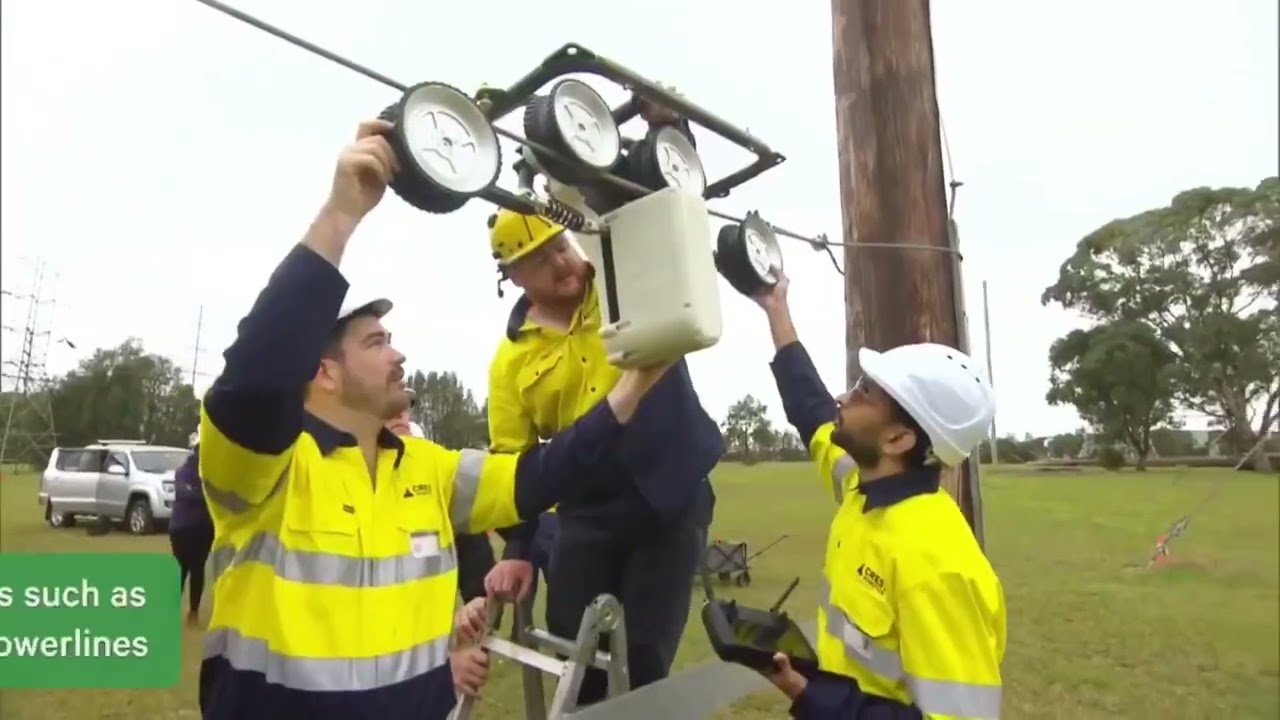

El CubeMars RI80 KV75 impulsa el robot de inspección Gorilla MK1 de Transgrid 01:15
